Рукава резиновые напорные с текстильным каркасом
Рукава резиновые напорные с текстильным каркасом
Рукава резиновые напорные с текстильным каркасом предназначены для транспортировки воды, воздуха, нейтральных жидкостей и газов в системах промышленного, сельскохозяйственного и коммунального назначения. Многослойная конструкция с армирующим текстильным каркасом обеспечивает высокую прочность, устойчивость к перепадам давления и длительный срок службы.
Изделия соответствуют требованиям ГОСТ 18698-79 и выпускаются в широком ассортименте классов для различных рабочих сред.
Конструктивные особенности

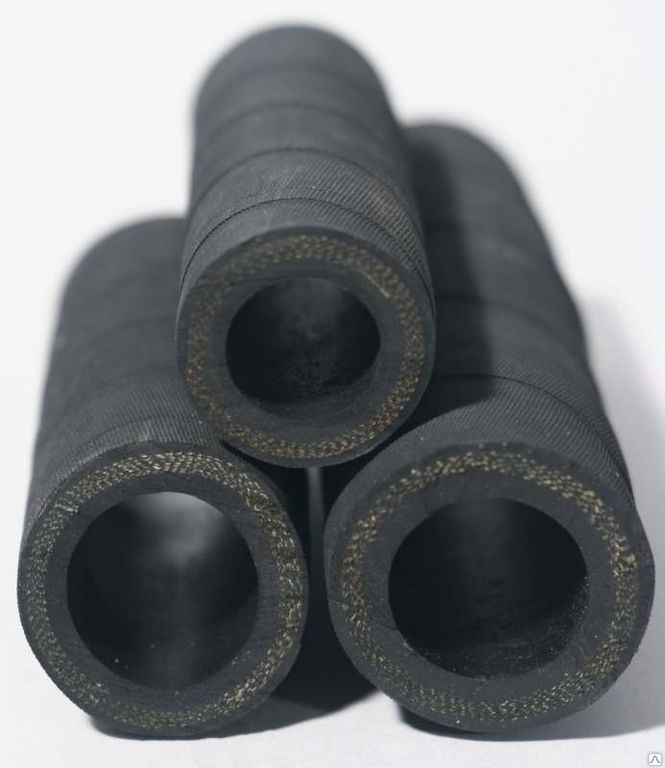

Рукав состоит из трёх основных слоёв:
- Внутренний резиновый слой — обеспечивает герметичность и стойкость к транспортируемой среде;
- Текстильный каркас — армирующий слой, воспринимающий основную нагрузку и обеспечивающий прочность на разрыв;
- Наружный резиновый слой — защищает каркас от механических повреждений и атмосферных воздействий.
Классификация по классам и рабочим средам
Рукава выпускаются в нескольких исполнениях в зависимости от транспортируемой среды, рабочего давления и внутреннего диаметра:
| Класс | Рабочая среда | Рабочее давление, МПа | Внутренний диаметр, мм |
|---|---|---|---|
| I | Бензины, керосины, минеральные масла | 0,63; 1,0; 1,6; 2,0 | 9,5; 10; 12; 14; 16; 18; 20; 25; 27; 32; 38; 40; 50; 54; 60; 63; 75 |
| 0,63; 1,0; 1,6 | 100; 125; 150 | ||
| 0,63; 1,0 | 90; 158; 200 | ||
| 0,63 | 75; 100; 125; 150; 200 | ||
| 0,2 | 70 | ||
| 2,5 | 38 | ||
| II | Вода техническая, растворы кислот и щелочей (до 20%) | 0,63; 1,0; 1,6; 2,0 | 9,5; 10; 12; 14; 16; 18; 20; 25; 27; 32; 38; 40; 50; 54; 60; 63; 75 |
| 0,63; 1,0; 1,6 | 100; 125; 150 | ||
| 0,63; 1,0 | 90; 158; 200 | ||
| 0,63 | 75; 100; 125; 150; 200 | ||
| 0,2 | 70 | ||
| 1,6 | 200 | ||
| ВГ (III) | Горячая вода | 2,0 | 18; 20; 25; 38; 50 |
| 1,6; 1,0 | 16; 18; 20; 25; 32; 38; 50; 100; 125 | ||
| 1,6 | 150 | ||
| 1,0 | 10; 12; 44 | ||
| 0,63 | 90; 200 | ||
| Г (IV) | Воздух, инертные газы | 2,0 | 18; 25; 38; 50 |
| 1,6 | 16; 18; 20; 25; 32; 38; 50; 100; 125; 150 | ||
| 1,0 | 10; 12; 44 | ||
| 0,63 | 90; 200 | ||
| Ш (VIII) | Абразивные материалы, слабощелочные и слабокислые растворы | 0,63; 1,0; 1,6 | 10; 12; 125; 150 |
| 2,0 | 16; 18; 20; 25; 32; 38; 40; 50; 63 | ||
| 0,63 | 75; 100; 200 | ||
| 0,63 | 150 | ||
| 1,0 | 150 | ||
| Пар-1 | Насыщенный пар (до 143 °C) | 0,3 | 12; 16; 18; 20; 25; 32; 38; 40; 50 |
| Пар-2 | Насыщенный пар (до 175 °C) | 0,8 | 12; 16; 18; 20; 25; 32; 38; 40; 50; 63; 150; 200 |
| П (VII) | Пищевые продукты (вода, молоко, вино, пиво, соки и др.) | 0,63; 1,0; 1,6; 2,0 | 9,5; 10; 12; 14; 16; 18; 20; 25; 27; 32; 38; 40; 50; 54; 60; 63; 75 |
| 0,63; 1,0; 1,6 | 100; 125; 150 | ||
| 0,63; 1,0 | 158; 200 | ||
| 0,63 | 75; 100; 125; 150; 200 | ||
| 0,2 | 70 |
Длина рукавов
Максимальная длина рукавов зависит от внутреннего диаметра и составляет:
- 9,5 – 14 мм — до 2,5 м
- 16 – 63 мм — до 20 м
- 75 – 200 мм — до 6 м
Утолщённые рукава (класс III) по ГОСТ 18698-79
- Внутренний диаметр 65 мм, наружный 102 мм, рабочее давление 0,63 МПа
- Внутренний диаметр 100 мм, наружный 150 мм, рабочее давление 0,63 МПа
Пример условного обозначения
Рукав В (II) – 1,6 – 75 - ГОСТ 18698-79
- В (II) — класс рукава (вода, кислоты, щелочи);
- 1,6 — рабочее давление, МПа;
- 75 — внутренний диаметр, мм.
Области применения
- Системы водоснабжения и орошения;
- Пневматические системы и компрессорное оборудование;
- Перекачка нейтральных жидкостей в промышленности;
- Сельскохозяйственная техника и оборудование;
- Строительные и дорожные работы.
Нормативная документация
- ГОСТ 18698-79 — рукава резиновые напорные с текстильным каркасом. Технические условия.
Подбор типоразмера, класса и рабочего давления рекомендуется согласовывать с техническими специалистами с учётом параметров транспортируемой среды и гидравлической системы.
