Ленты конвейерные

Конвейерные ленты резинотканевые

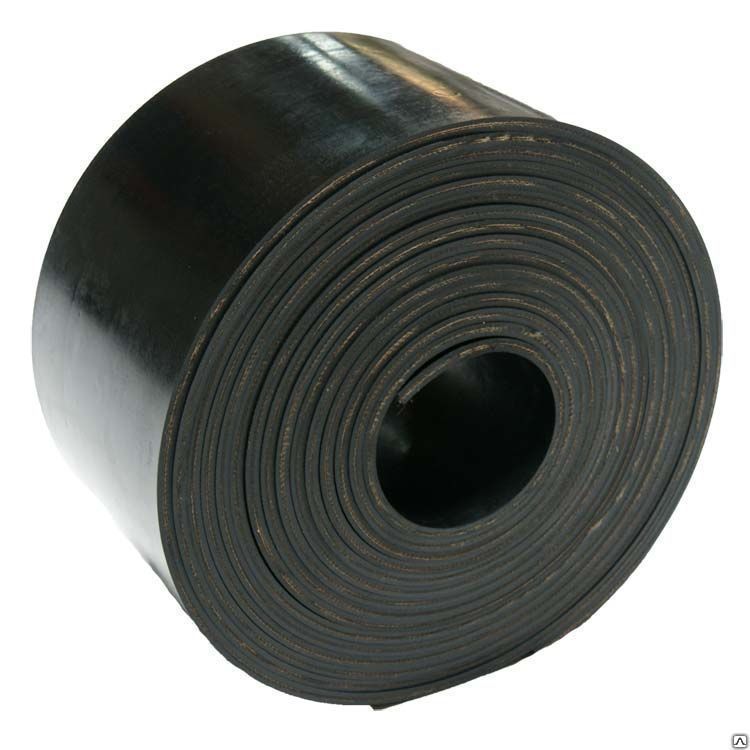

Конвейерные ленты (транспортёрные ленты) представляют собой многослойные резинотканевые изделия, предназначенные для транспортирования различных кусковых, сыпучих и штучных грузов на ленточных конвейерах в горнодобывающей, металлургической, химической, строительной, пищевой и других отраслях промышленности.

Производство конвейерных лент регламентируется ГОСТ 20-85 «Ленты конвейерные резинотканевые. Технические условия», а также рядом специализированных ТУ для изделий с особыми свойствами.

1. Классификация по ГОСТ 20-85

В зависимости от условий эксплуатации и назначения ленты изготовляются четырёх типов: 1, 2, 3, 4 и следующих видов: общего назначения, морозостойкие, теплостойкие, трудновоспламеняющиеся, пищевые.

• Тип 1 — ленты с резиновыми обкладками рабочей и нерабочей поверхностей и резиновыми бортами. Подразделяются на подтипы 1.1 (очень тяжёлые условия) и 1.2 (тяжёлые условия).
• Тип 2 — ленты для средних условий эксплуатации (подтипы 2.1, 2.2).
• Тип 3 — ленты для лёгких условий эксплуатации с односторонней резиновой обкладкой.
• Тип 4 — ленты для лёгких условий эксплуатации с двусторонней резиновой обкладкой.

2. Ленты для лёгких условий эксплуатации (типы 3 и 4)

Применяются для транспортирования малоабразивных материалов, в том числе продуктов сельского хозяйства, неабразивных мелких, сыпучих и пакетированных материалов. Ширина — от 100 до 1400 мм.

• Тип 2Л по ГОСТ 20-85 — морозостойкая, от -45°C до +60°C.
• Тип 3 по ГОСТ 20-85 — общего назначения, от -45°C до +60°C.
• Тип 2ЛМ по ГОСТ 20-85 — морозостойкая, от -60°C до +65°C.

Пищевые ленты (ТУ 38 305 105-97):

• Вид П — пищевая, от -40°C до +60°C, груз до +80°C.
• Вид ПМ — пищевая маслостойкая.

3. Ленты для средних условий эксплуатации (тип 2)

Применяются для транспортирования малоабразивных материалов кусками до 150 мм (глина, цемент, мягкие породы) и высокоабразивных материалов кусками до 100 мм (руды, крепкие горные породы, известняк, кокс, агломерат).

• Тип 2.1, 2.2 — общего назначения, от -45°C до +60°C.
• Тип 2М — морозостойкие, от -60°C до +60°C.
• Тип 2Ш — трудновоспламеняющиеся, от -25°C до +60°C.
• Тип 2Т1 — теплостойкие, груз до +200°C.
• Тип 2ТКО (ТУ 38 305 9202-93) — повышенной теплостойкости, груз до +200°C, кокс с кусками красного каления.
• Тип 2ПТУК (ТУ 25 002 43283 095-96) — улучшенного качества повышенной теплостойкости, груз до +200°C, кокс с кусками красного каления, от -10°C до +60°C.
• Тип 2ДМС (ТУ 25 003 43283 095-96) — улучшенного качества с утолщённой прослойкой, маслостойкие, от -5°C до +60°C.
• Маслотеплостойкие (ТУ 38-305103-96) — контакт с индустриальными маслами, от -25°C, груз до +100°C.
• С антипримерзающими свойствами (ГОСТ 20-85) — от -60°C до +60°C, для угля, глины, цемента.
• Рифлёные (ТУ 38 105 141-91) — для кварцевого песка влажностью до 25%, угол наклона до +18°.

4. Ленты для тяжёлых условий эксплуатации (тип 1)

Применяются для крупнокусковых материалов: доломит до 500 мм, руды до 350 мм, брёвна до 900 мм, уголь до 700 мм.

• Тип 1.2 — общего назначения, от -45°C до +60°C.
• Тип 1.2М — морозостойкие, от -60°C до +60°C.
• Тип 1.2Ш — трудновоспламеняющиеся, от -25°C до +60°C.
• Типы 1.1 и 1.2 — особопрочные, от -45°C до +60°C.

5. Шахтные трудносгораемые ленты (ОСТ 153-12.2-001-97)

Для эксплуатации в угольных, сланцевых, рудных шахтах и на открытых горных разработках. Имеют сертификат соответствия и разрешение Гостехнадзора.

• общего назначения — тип 1.2, 2.1, 2.2;
• морозостойкие — тип 1.2М, 2М;
• трудновоспламеняющиеся — тип 1.2Ш, 2Ш;
• трудновоспламеняющиеся морозостойкие — тип 1.2ШМ, 2ШМ;
• шахтные трудносгораемые — тип 1ШТС, 2ШТС (с брекерной прокладкой).

Температура окружающего воздуха — от -35°C до +60°C.

6. Ленты на основе тканей ТК-200 и ТК-400

ТК-200 (ГОСТ 20-85): полиэфир-полиамидные ткани, прочность 200 Н/мм, удлинение до 2,5%.

Пример обозначения:
2М-1200-4-ТК-200-5-2-М-РБ ГОСТ 20-85
где 2М — тип (морозостойкая, средние), 1200 — ширина, 4 — число прокладок, ТК-200 — ткань, 5 — рабочая обкладка, 2 — нерабочая, М — класс резины, РБ — резиновый борт.

ТК-400 (ТУ 38 105 1542-83): аналог ткани ЕР, прочность 400 Н/мм. Типы: общего назначения (1.2, 2.1, 2.2), морозостойкие (1.2М, 2М), трудновоспламеняющиеся (1.2Ш, 2Ш), теплостойкие (2Т1).

Пример обозначения:
2Ш-1000-4-ТК-400-4,5-3,5 Г-1-РБ ТУ 38 1051542-83

7. Специальные ленты

• Широкие (ТУ 38 105 754-90): для гипсопрокатных установок, до +104°C, ширина до 3500 мм.
• Сборные (ТУ 38 105 2007-91): от -45°C до +60°C.
• Бесконечные (ТУ 38 305 138-99): типы 3, 4 (общие), 3МС, 4МС (маслостойкие), 3М, 4М (морозостойкие), 3П, 4П (пищевые).
• Электропроводящие (ТУ 38 305 144-00): для отвода статического электричества. Типы: 2.1Э, 2.2Э, 2МЭ, 2Т1Э, 2Т2Э.
• С утолщёнными прослойками (ТУ 38 305 146-01): типы 2.1УП, 2.2УП, 2ЛУП, 2МУП, 2ЛМУП, 2Т1УП.
• Кислотощелочестойкие (ТУ 38 305 149-2003): для сред концентрацией до 20%. Типы: 2КЩ, 2КЩ-МС, 2КЩ-Т1.

8. Основные параметры и размеры

• Ширина: от 100 до 3500 мм.
• Длина: до 200 м (в бухтах).
• Толщина: от 5 до 30 мм.
• Количество прокладок: от 2 до 8.
• Прочность ткани: 200–400 Н/мм (ТК-200, ТК-400).

Рекомендации по выбору

При выборе конвейерной ленты следует учитывать следующие факторы:

• Характер груза: абразивность, температура, влажность, размер куска;
• Условия эксплуатации: температура окружающей среды, наличие масел, кислот, щелочей, требования пожаробезопасности;
• Тип конвейера: угол наклона, длина, скорость, нагрузка;
• Прочность каркаса: выбирается исходя из требуемого рабочего натяжения.

Для точного подбора типоразмера и материала рекомендуется согласовывать параметры с техническими специалистами с учётом конкретных условий эксплуатации.
