Спирально-навитая прокладка (СНП)

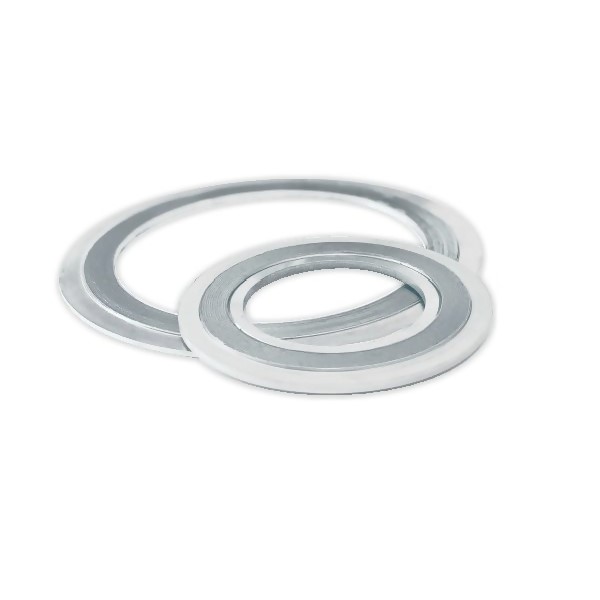

Спирально-навитая прокладка (СНП) из терморасширенного графита

Спирально-навитые прокладки (СНП) — высоконадёжные уплотнительные изделия, изготовленные путём спиральной навивки металлической ленты (обоймы) и графитового наполнителя. Конструкция обеспечивает высокую гибкость и упругость, позволяя компенсировать значительные тепловые и механические деформации фланцевых соединений.

В отличие от плоских графитовых прокладок, СНП обладают значительно большей упругостью и способностью сохранять герметичность при циклических нагрузках и переменных температурах. По сравнению с зубчатыми прокладками, спирально-навитые изделия обеспечивают более равномерное распределение давления по поверхности фланца.

Конструктивные особенности

Прокладка состоит из чередующихся слоёв металлической ленты и графитового наполнителя, навитых по спирали. Такая конструкция обеспечивает оптимальное сочетание прочности и упругости: металлические слои придают жёсткость, а графитовые — герметичность и способность адаптироваться к неровностям фланцев.

• Металлическая обойма (наружное и внутреннее кольцо): обеспечивает центровку и предотвращает выдавливание прокладки
• Спиральная навивка: чередование слоёв металла и графита для оптимальной герметизации
• Графитовый наполнитель: обеспечивает герметичность и компенсацию неровностей

Основные характеристики

• Термостойкость: до +600°C (в инертной среде до +3000°C)
• Рабочее давление: до 35 МПа
• Химическая стойкость: устойчивость к агрессивным средам, кислотам, щелочам, органическим растворителям (pH 0–14)
• Высокая упругость: компенсация тепловых деформаций и перепадов давления
• Самоуплотнение: рабочее давление усиливает герметизирующий эффект
• Соответствие ГОСТ 34708-2021

Материалы обоймы и навивки

• Нержавеющая сталь (12Х18Н10Т, AISI 304, AISI 316, AISI 316L) — для агрессивных сред и повышенных температур
• Инконель 600, 625 — для особо агрессивных сред и высоких температур (до 1000°C)
• Титан — для морской воды и хлоридных сред
• Углеродистая сталь — для стандартных условий (вода, пар, газ, нефтепродукты)

Рекомендация по выбору материала: для сред с высоким содержанием хлоридов рекомендуется использовать титан или AISI 316L; для высокотемпературных агрессивных сред — инконель; для стандартных сред — углеродистую сталь.

Диапазон размеров

• Условный проход (DN): от 10 до 3000 мм
• Толщина прокладки: от 3,2 до 10 мм
• Толщина обоймы: от 3 до 5 мм
• Индивидуальные размеры: по чертежам и техническим требованиям заказчика

Области применения

• Нефтегазовая промышленность: уплотнение трубопроводов, арматуры, компрессорного оборудования
• Химическая промышленность: фланцевые соединения реакторов, ёмкостей, насосов
• Энергетика: уплотнение паропроводов, теплообменников, турбин
• Нефтехимия: уплотнение оборудования с агрессивными средами
• Судостроение: уплотнение трубопроводных систем

Для подбора оптимальных спирально-навитых прокладок (СНП) из терморасширенного графита свяжитесь с нашими специалистами. Мы поможем выбрать материал обоймы, размеры и толщину изделия с учётом рабочих температур, давления и химической среды вашего оборудования.
