Рукава стендов водоохлаждения ТВЧ

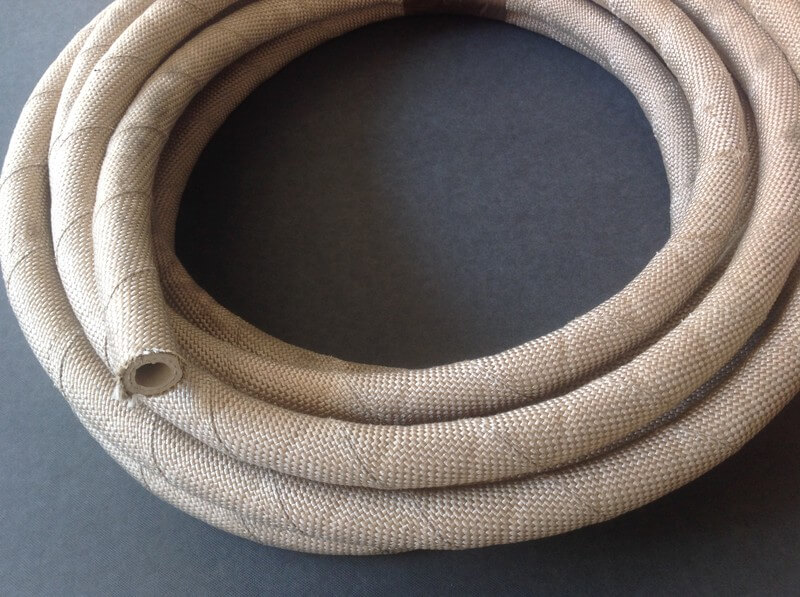

Рукава резинотканевые для стендов водоохлаждения высокочастотных генераторов (ТВЧ)
Рукава резинотканевые для стендов водоохлаждения высокочастотных генераторов (рукава ТВЧ) предназначены для подачи технической воды в системы охлаждения индукционного и диэлектрического нагрева. Изделия изготавливаются в соответствии с требованиями ТУ 2553-032-46028995-2007 и ТУ 38 105748-86.
Рукава ТВЧ обладают диэлектрическими свойствами благодаря использованию специальных бессажевых (светлых) резин для внутреннего и наружного слоёв. Конструкция включает тканевый каркас, обеспечивающий прочность и устойчивость к рабочим нагрузкам. Электрическая прочность материала составляет не менее 1,0 кВ/мм.
Конструктивные особенности
- Внутренний слой — диэлектрическая резина светлого цвета (без технического углерода), устойчивая к воздействию воды;
- Усиление — тканевый каркас (резинотекстильная конструкция);
- Наружный слой — диэлектрическая резина светлого цвета;
- Электрическая прочность — не менее 1,0 кВ/мм;
- Рабочая среда — техническая вода температурой от +15°C до +65°C.
Технические характеристики
Рукава выпускаются в широком диапазоне типоразмеров. Основные параметры приведены ниже.
| Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, МПа | Длина, м | Температура воды, °С |
|---|---|---|---|---|
| 10 | — | 0,3 | до 20 | +15 … +65 |
| 12 | — | 0,3 | до 20 | +15 … +65 |
| 14 | — | 0,3 | до 20 | +15 … +65 |
| 16 | — | 0,3 | до 20 | +15 … +65 |
| 18 | 32 | 0,3 | до 20 | +15 … +65 |
| 20 | — | 0,3 | до 20 | +15 … +65 |
| 25 | 39 | 0,3 | до 20 | +15 … +65 |
| 32 | 46 | 0,3 | до 20 | +15 … +65 |
| 160 | 188 | 0,4 | 10 | +15 … +65 |
Пример условного обозначения
При заказе рукавов используется следующая система обозначений:
Рукав ТВЧ 12 ТУ 2553-032-46028995-2007
12 — внутренний диаметр, мм
Рукав 10 ТУ 38.105748-86
10 — внутренний диаметр, мм
Области применения
- Высокочастотные генераторы — системы водоохлаждения индукционного и диэлектрического нагрева;
- Электротехническое оборудование — охлаждение обмоток статоров генераторов, электрощитов;
- Промышленные установки ТВЧ — подача технической воды для охлаждения.
Нормативная документация
- ТУ 2553-032-46028995-2007 — рукава резинотекстильные стендов водоохлаждения высокочастотных генераторов;
- ТУ 38 105748-86 — рукава резинотканевые для стендов водоохлаждения высокочастотных генераторов;
- ГОСТ 5398-76 — общие технические требования к резиновым рукавам.
Подбор типоразмера и длины рукавов рекомендуется согласовывать с техническими специалистами с учётом параметров системы охлаждения.
