Рукава резиновые напорные длинномерные для воды, воздуха, газов.
Рукава резиновые напорные длинномерные по ТУ 22.19.30.131-108-05800952-2020 и ТУ 2554-002-22465588-2008. Для воды, горячей воды, слабых кислот и щелочей, бензина, нефтепродуктов, воздуха и инертных газов. Длина до 100 м, диаметры 6,3–25 мм, давление до 2,0 МПа.
В наличии
Артикул: RUK-008
Рукава резиновые напорные длинномерные ТУ 22.19.30.131-108-05800952-2020

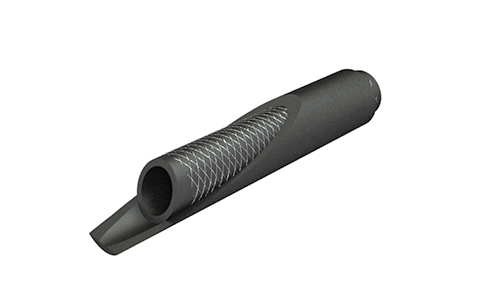

Рукава резиновые напорные длинномерные предназначены для работы в качестве гибких соединительных трубопроводов при подаче под давлением воды, горячей воды, слабых растворов кислот и щелочей, бензина и нефтепродуктов (керосина, гидравлических и моторных масел на нефтяной основе и их заменителей), воздуха и инертных газов. Изделия отличаются увеличенной длиной — до 100 метров, что позволяет прокладывать коммуникации без дополнительных соединений.
Рукава выпускаются в четырёх типах в зависимости от транспортируемой среды и условий эксплуатации. Конструкция с текстильным каркасом обеспечивает высокую прочность и устойчивость к рабочим нагрузкам. Изготавливаются по ТУ 22.19.30.131-108-05800952-2020 и ТУ 2554-002-22465588-2008.
Технические характеристики
| Тип | Рабочая среда | Рабочее давление, МПа | Диаметр, мм внутр / наружн | Длина, м | Температура, °С |
|---|---|---|---|---|---|
| Б | Бензин, керосин, минеральные масла | 0,25 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | до 100 | -40 … +70 |
| 0,40 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 0,63 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 1,0 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 1,6 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 2,0 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| В | Вода техническая, растворы кислот и щелочей (до 20%) | 0,25 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | до 100 | -35 … +70 |
| 0,40 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 0,63 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 1,0 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 1,6 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 2,0 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| Г | Воздух, инертные газы | 0,25 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | до 100 | -35 … +70 |
| 0,40 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 0,63 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 1,0 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| ВГ | Горячая вода | 0,25 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | до 100 | -35 … +90 |
| 0,40 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 0,63 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 | ||||
| 1,0 | 6,3/12,5; 9,0/15,5; 10,0/16,5; 12,0/18,5; 12,5/19,0; 16,0/22,0; 18,0/24,0; 20,0/27,0; 25,0/34,0 |
Пример условного обозначения
Рукав Б-1,6-16,0 ТУ 22.19.30.131-108-05800952-2020
- Б — тип рукава (Б — для нефтепродуктов);
- 1,6 — рабочее давление, МПа;
- 16,0 — внутренний диаметр, мм.
Конструктивные особенности
- Длинномерные бухты — до 100 метров без соединений, что снижает риск протечек и упрощает монтаж;
- Широкий диапазон рабочих давлений — от 0,25 до 2,0 МПа;
- Устойчивость к агрессивным средам — бензинам, маслам, слабым кислотам и щелочам;
- Текстильный каркас — обеспечивает прочность и долговечность;
- Работоспособность в умеренном климате — температура от -40 до +90 °С в зависимости от типа.
Области применения
- Системы водоснабжения и орошения;
- Пневматические системы и компрессорное оборудование;
- Перекачка нефтепродуктов и масел;
- Сельскохозяйственная техника;
- Промышленное оборудование.
Нормативная документация
- ТУ 22.19.30.131-108-05800952-2020 — рукава резиновые напорные длинномерные с текстильным каркасом.
- ТУ 2554-002-22465588-2008 — рукава резиновые напорные с нитяным каркасом длинномерные облегченные (поливные).
Подбор типоразмера и рабочего давления рекомендуется согласовывать с техническими специалистами с учётом параметров транспортируемой среды и гидравлической системы.
