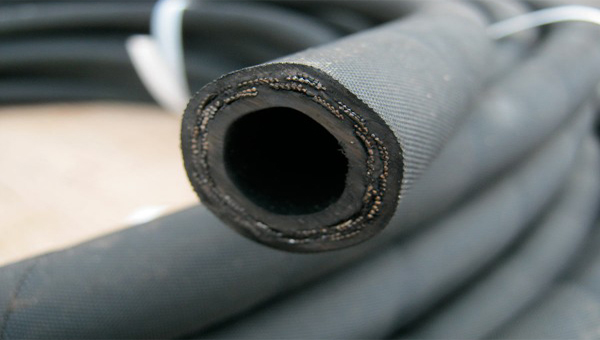

Рукава резиновые высокого давления с металлическими оплетками ГОСТ 6286-73
Рукава резиновые высокого давления с металлическими оплетками предназначены для использования в качестве гибких трубопроводов при подаче под высоким давлением бензина, керосина, дизельного топлива, масел на нефтяной основе, воды и гидравлических жидкостей. Изделия соответствуют требованиям ГОСТ 6286-73 и отличаются повышенной прочностью благодаря металлическим оплеткам из латунированной проволоки.
Рукава выпускаются в двух типах в зависимости от количества оплеток и трёх группах в зависимости от разрывного усилия проволоки, что позволяет подобрать оптимальное решение для любых гидравлических систем.
Конструктивные особенности
- Внутренний слой — маслобензостойкая резина, устойчивая к воздействию нефтепродуктов;
- Силовой каркас — одна (тип I) или две (тип II) металлические оплетки из латунированной проволоки;
- Наружный слой — резина, защищающая оплетку от механических повреждений и атмосферных воздействий;
- Климатические исполнения — для умеренного и тропического климата (от -50°C до +70°C) и для холодного климата (от -60°C до +70°C).
Группы рукавов по разрывному усилию
В зависимости от класса прочности металлической оплетки рукава подразделяются на три группы:
- Группа А — оплетка с наименьшим разрывным усилием, рассчитана на минимальное рабочее давление для каждого типоразмера;
- Группа Б — оплетка со средним разрывным усилием, обеспечивает повышенное рабочее давление;
- Группа В — оплетка с наибольшим разрывным усилием, обеспечивает максимальное рабочее давление для каждого типоразмера.
Таким образом, один и тот же типоразмер рукава может поставляться в трёх исполнениях с разными рабочими давлениями. Например, рукав с внутренним диаметром 10 мм типа I может иметь рабочее давление 15 МПа (группа А), 18 МПа (группа Б) или 22 МПа (группа В).
Технические характеристики
Рукава выпускаются в широком диапазоне типоразмеров. Ниже приведены основные параметры по ГОСТ 6286-73.
Примечание: В столбце «Рабочее давление» значения приведены для групп А / Б / В соответственно. Например, 15/18/22 означает: 15 МПа — группа А, 18 МПа — группа Б, 22 МПа — группа В.
| Тип | Группа | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, МПа (А/Б/В) | Длина, м | Мин. радиус изгиба, мм |
|---|---|---|---|---|---|---|
| I | А, Б, В | 4,0 | 14,5 | 20/25/30 | 0,5–4,0 | 50 |
| 6,0 | 16,5 | 19/23/27 | 60 | |||
| 8,0 | 18,0 | 16,5/21/24 | 80 | |||
| 10,0 | 20,5 | 15/18/22 | 80 | |||
| 12,0 | 22,5 | 13,5/16/20 | 100 | |||
| 16,0 | 27,5 | 10/13/15 | 120 | |||
| 20,0 | 32,0 | 9/12/14 | 150 | |||
| 25,0 | 37,0 | 8/10/12 | 170 | |||
| 32,0 | 44,0 | 6,5/7,5/9 | 200 | |||
| 38,0 | 50,0 | 4/5/6 | 250 | |||
| II | А, Б | 4,0 | 17,0 | 30/35/41 | 0,5–4,0 | 60 |
| 6,0 | 19,0 | 28/33/37 | 70 | |||
| 8,0 | 21,0 | 25/32/35 | 90 | |||
| 10,0 | 23,0 | 21,5/27/31 | 110 | |||
| 12,0 | 25,0 | 21/25/30 | 130 | |||
| 16,0 | 29,0 | 16,5/20/24 | 170 | |||
| 20,0 | 34,0 | 15/18/22 | 200 | |||
| 25,0 | 39,0 | 12,5/16/20 | 240 | |||
| 32,0 | 46,0 | 10/13/14 | 280 | |||
| 38,0 | 52,0 | 8/9/10 | 320 |
Пример условного обозначения
При заказе рукавов используется следующая система обозначений:
IЛ-12-13,5-У ГОСТ 6286-73
- I — тип рукава (I — одна оплетка, II — две оплетки);
- Л — тип оплетки (Л — латунированная проволока);
- 12 — внутренний диаметр, мм;
- 13,5 — рабочее давление, МПа;
- У — климатическое исполнение (У — умеренный климат).
Области применения
- Гидравлические системы — подача рабочей жидкости под высоким давлением;
- Нефтяная промышленность — перекачка бензина, керосина, дизельного топлива, масел;
- Промышленное оборудование — гидроприводы станков, прессов, строительной техники;
- Сельскохозяйственная техника — гидравлические системы тракторов, комбайнов.
Нормативная документация
- ГОСТ 6286-73 — рукава резиновые высокого давления с металлическими оплетками. Технические условия.
Подбор типоразмера, группы и климатического исполнения рекомендуется согласовывать с техническими специалистами с учётом параметров гидравлической системы.
