Сальниковые кольца из терморасширенного графита (ТРГ)

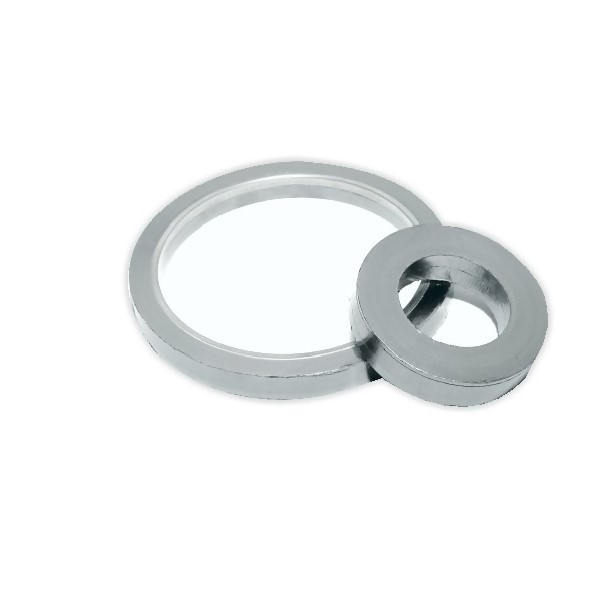

Сальниковые кольца из терморасширенного графита (ТРГ) — высоконадёжные уплотнительные элементы для герметизации подвижных и неподвижных сальниковых уплотнений арматуры, центробежных и поршневых насосов, компрессоров и другого промышленного оборудования. Изготавливаются методом прессования из неармированной графитовой фольги высокой плотности, что обеспечивает минимальную пористость и стабильность геометрических размеров в процессе эксплуатации.

В отличие от сальниковых набивок, кольца обеспечивают более равномерное распределение давления по всей высоте сальниковой камеры и допускают многократное использование без потери уплотнительных свойств при условии сохранения целостности структуры. При монтаже рекомендуется устанавливать кольца со смещением стыков на 90–120° для достижения максимальной герметичности.

Физико-механические характеристики

• Термостойкость: от -200°C до +600°C (в инертной среде до +3000°C)
• Рабочее давление: до 40 МПа (зависит от конструкции сальникового узла)
• Химическая стойкость: устойчивость к большинству агрессивных сред, включая кислоты, щелочи, органические растворители (pH 0–14)
• Плотность: 1,5–1,8 г/см³ (в зависимости от степени сжатия при изготовлении)
• Теплопроводность: эффективное рассеивание тепла в сальниковом узле, снижение температурных градиентов
• Коэффициент трения: низкий (в паре со сталью — 0,05–0,10), что уменьшает износ уплотняемых поверхностей

Конструктивные особенности и формы поставки

Кольца изготавливаются из неармированной графитовой фольги методом прессования. Высокая плотность материала обеспечивает надёжную герметизацию и длительный срок службы. Кольца могут поставляться как в виде отдельных изделий, так и в составе комплектов сальниковых уплотнений. По согласованию с заказчиком возможно изготовление колец нестандартных размеров и сечений.

Области применения

• Нефтегазовая промышленность: уплотнение запорной и регулирующей арматуры на магистральных трубопроводах
• Химическая промышленность: герметизация насосов, реакторов, ёмкостей с агрессивными средами
• Энергетика: уплотнение паропроводов, турбин, теплообменников (в том числе для перегретого пара)
• Насосное оборудование: сальниковые уплотнения центробежных и поршневых насосов
• Компрессорное оборудование: уплотнение валов и штоков компрессоров

Рекомендации по монтажу

• Перед установкой очистите сальниковую камеру от остатков старого уплотнителя
• Проверьте состояние штока или вала — на поверхности не должно быть задиров и коррозии
• Устанавливайте кольца со смещением стыков на 90–120°
• При затяжке сальниковой гайки соблюдайте равномерное усилие; рекомендуется обкатка в течение 1–2 часов с последующей подтяжкой

Для подбора оптимальных сальниковых колец из терморасширенного графита свяжитесь с нашими специалистами. Мы поможем выбрать изделия необходимого размера и плотности с учётом рабочих температур, давления и химической среды вашего оборудования.
