Прокладки на волновом металлическом основании

Прокладки на волновом металлическом основании из терморасширенного графита

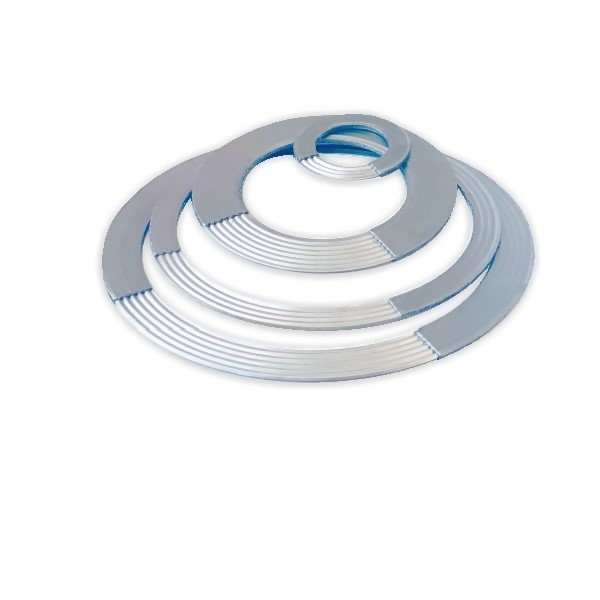

Волновые прокладки из терморасширенного графита (ТРГ) на металлическом основании — уплотнительные изделия, состоящие из металлического сердечника с волнообразным профилем, покрытого слоем терморасширенного графита. В отличие от плоских металлических прокладок, волновая конструкция обеспечивает высокую упругость и способность компенсировать значительные тепловые деформации и вибрации фланцевых соединений, что особенно важно при циклических нагрузках и переменных температурах.

Конструктивные особенности

Металлическое основание имеет волнистый профиль, который придаёт прокладке упругость и позволяет ей адаптироваться к изменениям зазора между фланцами при температурных расширениях. Слой терморасширенного графита, нанесённый на поверхность, создаёт надёжный герметизирующий барьер, заполняя микронеровности фланцев. По сравнению с завальцованными прокладками, волновые изделия обладают большей компенсационной способностью, но имеют более ограниченное давление.

Основные характеристики

• Термостойкость: до +600°C (в инертной среде до +3000°C)
• Рабочее давление: до 20 МПа
• Химическая стойкость: устойчивость к агрессивным средам, кислотам, щелочам, органическим растворителям
• Высокая упругость: компенсация тепловых деформаций и вибраций
• Надёжная герметизация: графитовый слой заполняет неровности фланцев
• Соответствие ГОСТ 34708-2021

Материалы основания

• Нержавеющая сталь (12Х18Н10Т, AISI 304, AISI 316) — для агрессивных сред и повышенных температур
• Углеродистая сталь — для стандартных условий (вода, пар, газ, нефтепродукты)
• Инконель, титан — для особо агрессивных сред и высоких температур

Рекомендация по выбору материала основания: для сред с высоким содержанием хлоридов рекомендуется использовать титан или AISI 316; для стандартных сред — углеродистую сталь; для высокотемпературных агрессивных сред — инконель.

Формы выпуска

• Круглые прокладки: для стандартных фланцевых соединений
• Прямоугольные и овальные прокладки: для нестандартных фланцев
• Индивидуальные размеры: по чертежам и техническим требованиям заказчика

Области применения

• Нефтегазовая промышленность: уплотнение трубопроводов, арматуры, компрессорного оборудования
• Химическая промышленность: фланцевые соединения реакторов, ёмкостей, насосов
• Энергетика: уплотнение паропроводов, теплообменников, турбин
• Металлургия: уплотнение высокотемпературных агрегатов
• Машиностроение: уплотнение соединений, работающих в условиях вибраций и переменных температур

Для подбора оптимальных волновых прокладок из терморасширенного графита свяжитесь с нашими специалистами. Мы поможем выбрать материал основания, размеры и толщину изделия с учётом рабочих температур, давления и химической среды вашего оборудования.
