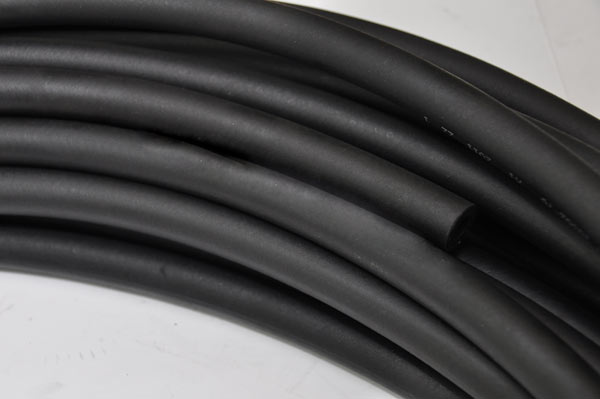

Рукава резиновые напорные МБС
Рукава резиновые напорные МБС (маслобензостойкие) ГОСТ 10362-2017
Рукава резиновые напорные МБС (маслобензостойкие) предназначены для использования в качестве гибких соединительных трубопроводов при подаче под давлением бензинов, дизельного топлива, масел, нефтепродуктов, воздуха и инертных газов. Изделия соответствуют требованиям ГОСТ 10362-2017 и отличаются повышенной стойкостью к воздействию углеводородов и агрессивных сред.
Благодаря специальной резиновой смеси внутреннего слоя и усиленному нитяному каркасу рукава сохраняют работоспособность в широком диапазоне температур и давлений, что делает их применимыми в автомобильной, нефтяной и промышленной отраслях.
Конструктивные особенности
- Внутренний слой — маслобензостойкая резина, устойчивая к воздействию нефтепродуктов;
- Усиление — нитяной каркас, обеспечивающий высокую прочность и устойчивость к давлению;
- Наружный слой — резина, устойчивая к озону, УФ-излучению и атмосферным воздействиям;
- Климатическое исполнение — для районов с умеренным и холодным климатом (от -50°C до +90°C).
Технические характеристики
Рукава выпускаются в широком диапазоне типоразмеров и рабочих давлений. Данные приведены по ГОСТ 10362-2017.
| Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, МПа |
|---|---|---|
| 6 | 14 | 1,6 |
| 8 | 15,5 | 1,47 |
| 10 | 17,5 | 1,47 |
| 12 | 20 | 1,6 |
| 14 | 23 | 1,6 |
| 16 | 25 | 1,6 |
| 18 | 27 | 1,6 |
| 20 | 29 | 1,6 |
| 22 | 30,5 | 0,62 |
| 25 | 35 | 1,6 |
| 32 | 43 | 1,6 |
| 38 | 49 | 1,6 |
| 40 | 51,5 | 1,6 |
| 50 | 61,5 | 1,6 |
| 56 | 69 | 0,98 |
| 60 | 74 | 1,6 |
| 65 | 77,5 | 0,29 |
| 70 | 86 | 0,98 |
| 76 | 91 | 0,98 |
| 90 | 107 | 0,98 |
| 100 | 113 | 0,98 |
Длина рукавов: от 10 до 100 метров в зависимости от типоразмера, стандарта (ГОСТ, ТУ) и производителя. Для длинномерных исполнений возможна поставка бухт увеличенной длины по согласованию.
Пример условного обозначения
При заказе рукавов используется следующая система обозначений:
Рукав 1-12-1,6 ГОСТ 10362-2017
- 1 — тип рукава (1 — с нитяным усилением);
- 12 — внутренний диаметр, мм;
- 1,6 — рабочее давление, МПа.
Области применения
- Автомобильная промышленность — топливные магистрали, системы смазки, гидравлические системы;
- Нефтяная отрасль — перекачка бензина, дизельного топлива, масел;
- Промышленное оборудование — подача воздуха, инертных газов, технических жидкостей;
- Сельскохозяйственная техника — системы питания и смазки двигателей.
Нормативная документация
- ГОСТ 10362-2017 — рукава резиновые напорные с нитяным каркасом. Технические условия.
Подбор типоразмера и рабочего давления рекомендуется согласовывать с техническими специалистами с учётом параметров транспортируемой среды и гидравлической системы.
