Пластина фрикционная

Фрикционные пластины: материалы, нормативы, применение

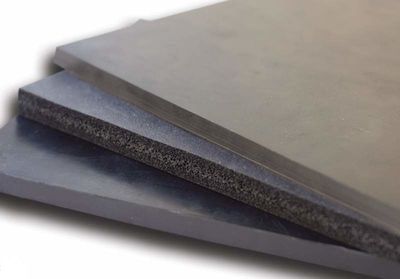

Фрикционные пластины представляют собой листовой композиционный материал, предназначенный для изготовления элементов тормозных и фрикционных узлов промышленного оборудования. В отличие от готовых изделий (секторов, вкладышей, накладок), пластины являются полуфабрикатом — заготовкой, из которой методом механической обработки изготавливают детали требуемой конфигурации. Это делает их универсальным решением для ремонтных служб и производств, где требуется оперативное восстановление фрикционных узлов без длительного ожидания заказных деталей.

Классификация по материалу и нормативная документация

Фрикционные пластины изготавливаются из двух основных групп материалов, регламентируемых различными нормативными документами:

Ретинакс (ГОСТ 10851-94)

Ретинакс — асбестосодержащий фрикционный материал на основе фенолформальдегидной смолы с добавлением барита, асбеста, латунной проволоки и противозадирных присадок. Производится методом горячего прессования. Применяется в высоконагруженных узлах трения, где температура на поверхности фрикционных элементов превышает +650°C.

В зависимости от марки и области применения, ретинакс подразделяется на две основные группы:

• ФК-16Л (марка А, устаревшее обозначение — «ретинакс А») — высокотемпературный материал, рассчитанный на эксплуатацию при температурах до +1100°C. Плотность 2400–2650 кг/м³, твёрдость по Бринеллю 37–52 HB, допустимая скорость скольжения до 49,5 м/с. Применяется в узлах с экстремальными тепловыми нагрузками — тормозах шахтных подъёмников, авиационных тормозных системах, высокоскоростных станках.
• ФК-24А (марка Б, устаревшее обозначение — «ретинакс Б») — материал общего назначения, работоспособный при температурах до +695°C. Плотность 2130–2450 кг/м³, твёрдость 30–49 HB, допустимая скорость скольжения до 10 м/с. Применяется в тормозных и фрикционных узлах станков, прессов, подъёмно-транспортного оборудования.

Пресс-композиция 143-63 (феродо)

Пресс-композиция 143-63 (коммерческое наименование — «феродо») — современный безасбестовый фрикционный материал, разработанный в соответствии с требованиями Правил №90 ЕЭК ООН (Е-90/R-90) и директив ЕС, запрещающих использование асбеста. Состав включает фенолформальдегидные смолы, гексаметилентетрамин и наполнители (стекломинеральная вата или стальная стружка). Производится методом горячего прессования.

Нормативная документация: ТУ 2571-026-00149373-2001 (ранее — ТУ 38 114147-80).

Характеристики: плотность 2,0–2,5 г/см³, твёрдость по Бринеллю 16–31 HB, рабочая температура до +700°C. Коэффициент трения по чугуну СЧ15 составляет 0,47–0,59 в диапазоне 99–699°C. Материал отличается повышенной износостойкостью, устойчивостью к тепловым ударам и коррозии.

Общие требования к фрикционным изделиям

Помимо специализированных ГОСТ и ТУ на конкретные материалы, фрикционные пластины и изделия из них должны соответствовать общим техническим требованиям, установленным ГОСТ 32516-2013. Этот стандарт распространяется на фрикционные накладки, сектора, вкладыши и другие изделия, работающие в узлах трения. Он регламентирует методы испытаний, правила приёмки и требования к безопасности эксплуатации.

Для изделий, поставляемых на рынок Российской Федерации, также действует ГОСТ Р 50507-93, устанавливающий требования безопасности и экологические ограничения для фрикционных материалов.

Типоразмеры и технические условия поставки

Фрикционные пластины выпускаются в виде листов следующих стандартных размеров (длина × ширина):

• 600 × 500 мм — для крупных механизмов и прессов;
• 500 × 300 мм — универсальный размер для оборудования средней размерности;
• 400 × 200 мм — компактный формат для небольших узлов.

Толщина пластин варьируется в диапазоне от 4 до 20 мм с шагом 1 мм. Допустимые отклонения по толщине и линейным размерам регламентируются соответствующими нормативными документами и техническими условиями.

Области применения

Фрикционные пластины, как полуфабрикат, используются в следующих отраслях и узлах оборудования:

• Станкостроение: тормозные и фрикционные узлы металлообрабатывающих и деревообрабатывающих станков;
• Кузнечно-прессовое оборудование: механические и гидравлические прессы, гильотинные ножницы;
• Подъёмно-транспортное оборудование: лебёдки, краны, тали;
• Нефтегазовое оборудование: буровые установки, насосное оборудование;
• Транспорт: тормозные системы специальной техники (тракторы, тягачи, автобусы).

Рекомендации по выбору и обработке

При выборе фрикционных пластин необходимо учитывать следующие технические параметры:

• Температурный режим: для эксплуатации выше +700°C рекомендуется использовать ретинакс ФК-16Л, ниже — пресс-композицию 143-63 (феродо) или ретинакс ФК-24А;
• Скорость скольжения: для высокоскоростных узлов (более 15 м/с) применяется ретинакс ФК-16Л;
• Требования к экологической безопасности: для оборудования, работающего в замкнутых пространствах или с пищевыми продуктами, рекомендуется использовать безасбестовые материалы (пресс-композицию 143-63);
• Способ обработки: фрикционные пластины обрабатываются механически — резанием, сверлением, фрезерованием. Абразивная обработка не рекомендуется из-за возможного повреждения структуры материала.

Для подбора фрикционных пластин необходимого размера, толщины и материала свяжитесь с нашими специалистами. Предоставьте чертеж или техническое задание для точного выбора материала и типоразмера.
