Рукава напорные абразивостойкие для строительных работ (СОМ)

Рукава напорные абразивостойкие для строительных работ (СОМ)

Рукава напорные абразивостойкие для строительных работ (СОМ) предназначены для использования в качестве гибких трубопроводов при подаче под давлением абразивных материалов: штукатурных и бетонных смесей, песка, цемента, гравия и других строительных растворов. Изделия отличаются повышенной износостойкостью и устойчивостью к абразивному воздействию, что обеспечивается усиленным текстильным каркасом и специальной резиновой смесью внутреннего слоя.

Рукава соответствуют требованиям двух технических условий, что позволяет подобрать оптимальное решение для различных строительных задач.

1. Рукава по ТУ 38-105981-80

Рукава по ТУ 38-105981-80 предназначены для укомплектования штукатурных агрегатов и оборудования для перемешивания, транспортировки и нанесения штукатурных растворов на поверхность. Изготавливаются в двух типоразмерах с внутренними диаметрами 38 и 50 мм, рабочее давление до 4,0 МПа (40 атм). Длина бухты составляет 20 м.

Пример условного обозначения:

Рукав СОМ 38-40атм (20м) ТУ 38.105981-80

• СОМ — строительно-отделочные машины;
• 38 — внутренний диаметр, мм;
• 40 атм. — рабочее давление;
• 20 м — длина бухты;
• ТУ 38.105981-80 — технические условия.

2. Рукава по ТУ 38 605212-95

Рукава по ТУ 38 605212-95 предназначены для подачи под давлением абразивных материалов: сухих бетонных смесей, песка, гравия, цементно-песочных растворов, а также жидкостей, пара и газов.

Типы рукавов в зависимости от транспортируемой среды:

• Тип А — сухие бетонные смеси, песок, гравий, цементно-песочные растворы;
• Тип Б — бензин;
• Тип В — вода;
• Тип ВГ — горячая вода (до 100 °С);
• Тип Г — воздух, углекислый газ, азот, инертные газы;
• Тип П — пищевые вещества (спирт, пиво, вино, молоко, соки, питьевая вода);
• Тип ПАР I — насыщенный пар (до 143 °С, 0,3 МПа).

Рабочее давление: 0,63 МПа; 1,0 МПа; 1,6 МПа.

Диаметры: 18; 20; 25; 31,5; 38; 50; 65; 76; 100 мм.

Длина: для диаметров 18–31,5 мм — до 20 м; для диаметров 38–100 мм — до 18 м.

Рукава работоспособны в районах с умеренным климатом при температуре окружающего воздуха от -35 до +40 °С, для рукавов типа А — от -45 до +40 °С, с холодным климатом — от -60 до +40 °С.

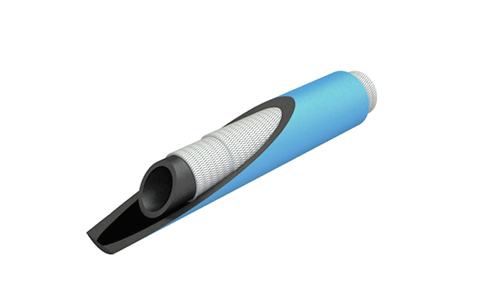

Конструктивные особенности

• Повышенная износостойкость — специальная резиновая смесь внутреннего слоя устойчива к абразивному воздействию;
• Усиленный текстильный каркас — нитяное усиление обеспечивает высокую прочность на разрыв и устойчивость к давлению;
• Мягкие манжеты — на концах рукавов для присоединения к арматуре строительно-отделочных машин;
• Широкий диапазон рабочих давлений — от 0,63 до 1,6 МПа (по ТУ 38 605212-95) и до 4,0 МПа (по ТУ 38-105981-80).

Области применения

• Штукатурные агрегаты и станции;
• Бетонные и цементные насосы;
• Транспортировка песка, гравия, сухих строительных смесей;
• Строительные и дорожные работы;
• Комплектация промышленного оборудования.

Нормативная документация

• ТУ 38-105981-80 — рукава для строительно-отделочных машин (СОМ);
• ТУ 38 605212-95 — рукава резиновые напорные с текстильным каркасом для транспортирования абразивных материалов и жидкостей.

Подбор типоразмера, рабочего давления и типа рукава рекомендуется согласовывать с техническими специалистами с учётом параметров транспортируемой среды и строительного оборудования.
