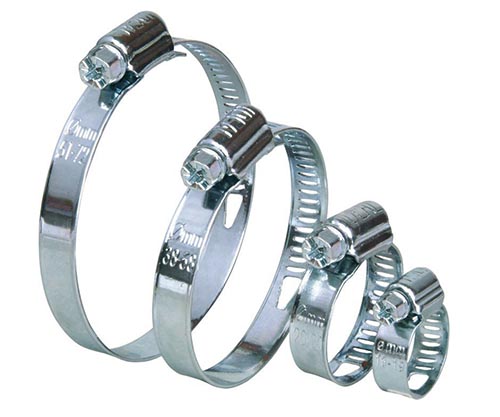

Хомуты червячные

Name: Хомуты червячные металлические
Brand: Ирбис-Арти
SKU: H-CHV-001
Availability: InStock

Хомут червячный металлический стальной для крепления шлангов и труб купить Ирбис-Арти Минск

Хомуты червячные металлические для герметичного соединения шлангов, патрубков и трубопроводов. Диапазон диаметров от 8 до 180 мм. Цинковое покрытие, устойчивость к коррозии.

В наличии

Артикул: H-CHV-001

Оставить заявку

Червячные хомуты: надёжное соединение для трубопроводов

Шлангам, патрубкам, рукавам и другим элементам гибких и жёстких трубопроводов необходимо надёжное герметичное соединение. Оно обеспечивается с помощью достаточно простого по конструкции, но эффективного устройства — червячного хомута.

В отличие от проволочных и силовых хомутов, червячные хомуты обеспечивают равномерное обжатие по всей окружности шланга, что исключает деформацию и гарантирует герметичность в системах с низким и средним давлением (до 1,6 МПа).

Конструкция червячного хомута

Хомуты червячные состоят из трёх основных элементов:

Лента хомута — с зубчатой дорожкой, обеспечивающей фиксацию
Замок с винтом — для затяжки и регулировки диаметра
Цельноштампованный корпус — обеспечивает жёсткость конструкции

Все металлические детали изготавливаются методом штамповки, накатки и просечки из углеродистой стали с бесцветным цинковым покрытием и хроматированием (толщина покрытия — 6 мкм). Диапазон диаметров — от 8 до 180 мм.

Нормативная документация

Червячные хомуты должны соответствовать следующим нормативным документам:

ГОСТ 28166-89 — хомуты червячные для трубопроводов. Технические условия.
ГОСТ 9.303-84 — покрытия металлические. Общие требования к выбору.
ГОСТ 17679-80 — хомуты для крепления шлангов. Общие технические условия.

Преимущества червячных хомутов

Надёжность — конструкция выдерживает повышенные механические нагрузки, увеличивает прочность соединения на растяжение и разрыв
Герметичность — параметры каждой детали просчитываются с высокой точностью, что исключает нестыковки при монтаже
Долговечность — кромки хомутных лент загибаются, что увеличивает срок службы и снижает подверженность механическим повреждениям
Устойчивость к коррозии — цинковое покрытие защищает от влаги и перепадов температур
Универсальность — подходят для различных типов трубопроводов

Области применения

Герметичное соединение гибких и жёстких элементов водопроводов и воздуховодов
Укрепление систем, работающих под давлением (топливо- и воздухопроводы)
Использование в системах с высокими вибромеханическими нагрузками (компрессорные станции)
Применение в масляных магистралях и системах с охлаждающими жидкостями

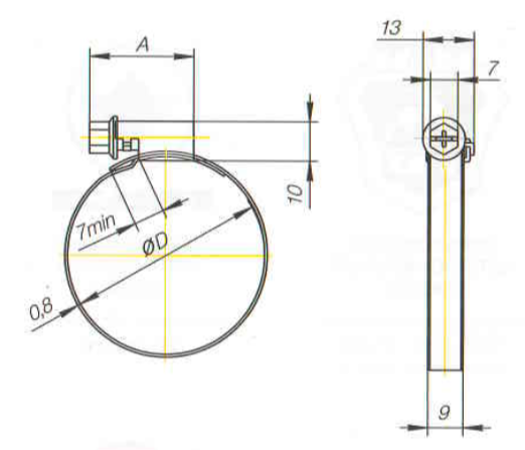

Габаритные размеры червячных хомутов

Размерный ряд

Хомуты червячные поставляются в широком диапазоне типоразмеров:

Артикул	Типоразмер	D_min, мм	D_max, мм	Масса, кг/100 шт
H-CHV-008	8-12	8	12	1,3
H-CHV-009	8-16	8	16	1,3
H-CHV-010	10-16	10	16	1,3
H-CHV-012	12-18	12	18	1,3
H-CHV-013	12-22	12	22	1,4
H-CHV-016	16-27	16	27	1,5
H-CHV-020	20-32	20	32	1,8
H-CHV-025	25-40	25	40	2,0
H-CHV-032	32-50	32	50	2,0
H-CHV-040	40-56	40	56	2,3
H-CHV-050	50-62	50	62	2,4
H-CHV-060	60-80	60	80	2,7
H-CHV-070	70-90	70	90	3,0
H-CHV-087	87-112	87	112	3,3
H-CHV-100	100-120	100	120	3,4
H-CHV-120	120-140	120	140	3,8
H-CHV-140	140-160	140	160	4,1
H-CHV-150	150-180	150	180	4,5

Для подбора хомутов с необходимыми параметрами обратитесь к каталогу или свяжитесь с нашими менеджерами. Мы поможем выбрать оптимальное решение для ваших задач.
