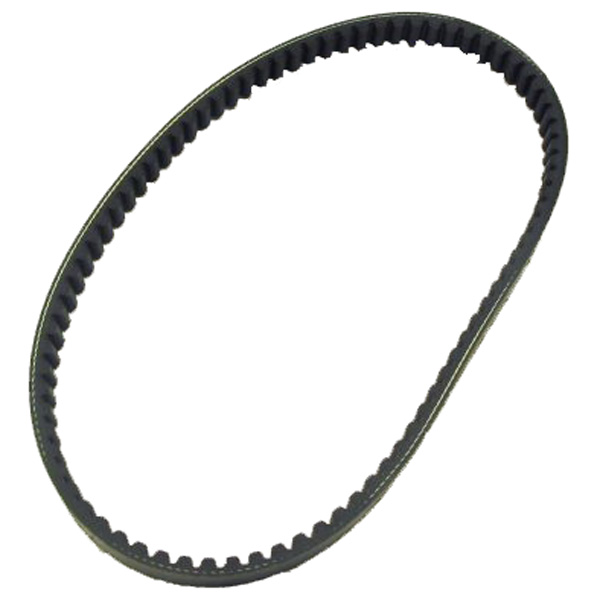

Ремни клиновые

Ремни клиновые приводные нормальных сечений по ГОСТ 1284.1-3-89

Клиновые приводные ремни предназначены для передачи крутящего момента между валами механизмов и машин с помощью шкивов в станках, промышленных установках и сельскохозяйственных машинах. Рабочими поверхностями клиновых ремней выступают их боковые стороны, что обеспечивает высокое сцепление и устойчивость к проскальзыванию. Изделия работоспособны при температуре окружающей среды от -30°C до +60°C.

В зависимости от применяемых материалов и особенностей технологического цикла клиновые ремни выпускаются пяти классов, что позволяет подобрать оптимальное решение для различных условий эксплуатации. Стандартизированные длины ремней регламентированы требованиями ГОСТ 1284-89.

Конструкция и принцип работы

Клиновой ремень представляет собой замкнутое кольцо трапециевидного поперечного сечения, состоящее из трёх основных элементов:

• Несущий слой (корд) — обеспечивает прочность и устойчивость к растяжению. Изготавливается из высокопрочных синтетических нитей;
• Рабочий слой — резиновая часть, контактирующая со шкивом. Выполнена из износостойкой резины;
• Обёрточный слой — защищает ремень от механических повреждений и агрессивных сред.

Передача крутящего момента осуществляется за счёт сил трения между боковыми поверхностями ремня и стенками канавок шкива. Клиновая форма обеспечивает увеличенную площадь контакта, что позволяет передавать большие нагрузки при компактных размерах.

Технические характеристики

Обозначение типоразмера: Ремень клиновой А-1000, где:

• А — сечение (профиль) ремня;
• 1000 — номинальная расчётная длина ремня, мм.

Основные параметры профилей:

Диапазон расчётных длин: от 400 до 12000 мм в зависимости от профиля.

Области применения

• Станкостроение — приводы металлообрабатывающих и деревообрабатывающих станков;
• Сельскохозяйственное машиностроение — комбайны, тракторы, зерносушилки;
• Промышленные установки — вентиляторы, компрессоры, насосы, генераторы;
• Автомобильная промышленность — приводы генераторов, гидроусилителей, кондиционеров.

Рекомендации по выбору

При выборе клинового ремня следует учитывать следующие факторы:

• Профиль (сечение): определяется мощностью передачи и конструкцией шкива;
• Расчётная длина: должна соответствовать межосевому расстоянию и диапазону регулировки;
• Класс ремня: выбор зависит от требуемой нагрузочной способности и условий эксплуатации;
• Условия работы: температура окружающей среды, наличие масел, пыли, влаги.

Для точного подбора типоразмера рекомендуется согласовывать параметры с техническими специалистами с учётом характеристик приводного механизма.
