Прокладки в металлической оболочке (завальцованные прокладки)

Прокладки в металлической оболочке (завальцованные) из терморасширенного графита

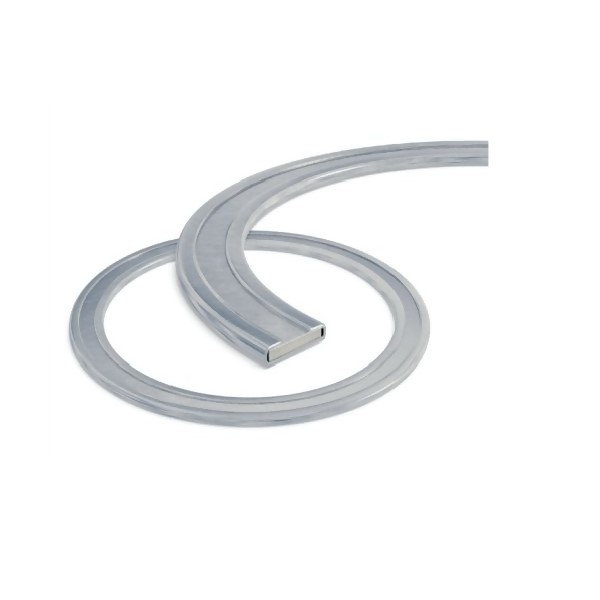

Завальцованные прокладки из терморасширенного графита (ТРГ) — уплотнительные изделия, состоящие из графитового сердечника, заключённого в тонкостенную металлическую оболочку (завальцовку). Металлическая оболочка защищает графит от механических повреждений, вымывания и эрозии, обеспечивая длительный срок службы даже в агрессивных средах. По сравнению с чисто графитовыми прокладками, завальцованные изделия сохраняют герметичность при более высоких давлениях и в условиях, где графит подвержен эрозии.

Конструктивные особенности

Графитовый сердечник изготавливается из высококачественного терморасширенного графита, спрессованного до высокой плотности. Металлическая оболочка (завальцовка) плотно охватывает сердечник, предотвращая его контакт с рабочей средой и механические повреждения при монтаже. Завальцовка может выполняться из различных металлов в зависимости от условий эксплуатации.

Основные характеристики

• Термостойкость: до +600°C (в инертной среде до +3000°C)
• Рабочее давление: до 25 МПа
• Химическая стойкость: устойчивость к агрессивным средам, кислотам, щелочам, органическим растворителям (зависит от материала оболочки)
• Высокая плотность: обеспечивает надёжную герметизацию соединений
• Стойкость к вымыванию: металлическая оболочка предотвращает эрозию графитового сердечника
• Соответствие ГОСТ 34708-2021

Материалы оболочки

• Нержавеющая сталь (12Х18Н10Т, AISI 304, AISI 316) — для большинства агрессивных сред и повышенных температур
• Медь (M1, M2) — для сред, где требуется высокая теплопроводность
• Титан — для особо агрессивных сред (морская вода, хлориды)
• Углеродистая сталь — для стандартных условий эксплуатации (вода, пар, газ)

Рекомендация по выбору материала оболочки: для сред с высоким содержанием хлоридов рекомендуется использовать титан или AISI 316; для пищевых сред — нержавеющую сталь; для стандартных сред — углеродистую сталь.

Формы выпуска

• Круглые прокладки: для стандартных фланцевых соединений
• Прямоугольные и овальные прокладки: для нестандартных фланцев
• Индивидуальные размеры: по чертежам и требованиям заказчика

Области применения

• Химическая промышленность: уплотнение реакторов, ёмкостей, трубопроводов с агрессивными средами
• Нефтегазовая промышленность: фланцевые соединения трубопроводов, арматуры
• Энергетика: уплотнение паропроводов, теплообменников, турбин
• Пищевая промышленность: уплотнения оборудования (при использовании материалов, разрешённых для пищевого контакта)
• Целлюлозно-бумажная промышленность: уплотнение агрессивных сред

Для подбора оптимальных завальцованных прокладок из терморасширенного графита свяжитесь с нашими специалистами. Мы поможем выбрать материал оболочки, размеры и толщину изделия с учётом рабочих температур, давления и химической среды вашего оборудования.
