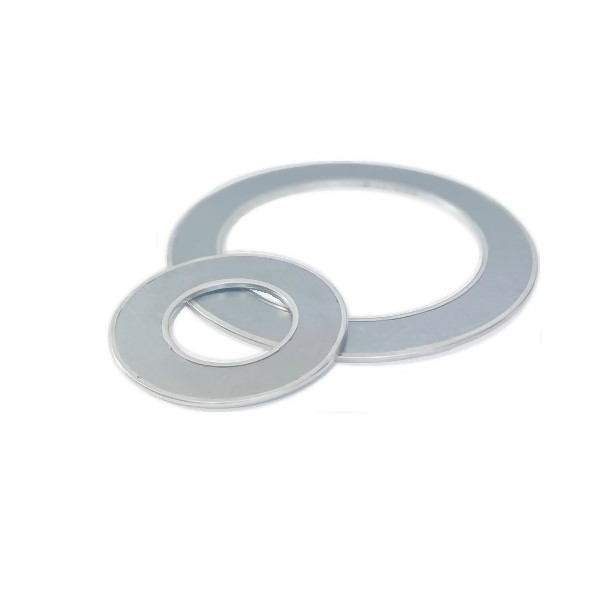

Прокладки фланцевые на основе терморасширенного графита

Прокладки фланцевые из терморасширенного графита

Фланцевые прокладки из терморасширенного графита (ТРГ) — универсальные уплотнительные изделия, предназначенные для герметизации фланцевых соединений трубопроводов, арматуры, теплообменников и другого промышленного оборудования. Изготавливаются путём вырубки из листового материала ТРГ или формируются из графитовой фольги.

В отличие от армированных или профилированных прокладок, плоские графитовые прокладки обеспечивают максимальную адаптацию к поверхности фланца и рекомендуются для применения при умеренных давлениях, где не требуется дополнительная механическая защита от выдавливания.

Конструктивные особенности

Прокладки представляют собой плоские изделия различной формы, вырезанные из высококачественного терморасширенного графита. Материал обладает высокой плотностью и однородной структурой, что обеспечивает надёжную герметизацию даже при значительных перепадах температур и давления.

Основные характеристики

• Термостойкость: до +600°C (в инертной среде до +3000°C)
• Химическая стойкость: устойчивость к агрессивным средам, кислотам, щелочам, органическим растворителям (pH 0–14)
• Гибкость: легко принимает форму уплотняемой поверхности
• Упругость: компенсирует неровности фланцев и тепловые деформации
• Соответствие ГОСТ 34708-2021

Формы и размеры

• Форма: круглые, квадратные, прямоугольные
• Толщина: от 0,5 до 10 мм
• Диаметры: от 10 до 3000 мм (по требованию заказчика)
• Индивидуальное изготовление: по чертежам и техническим требованиям заказчика

Рекомендации по выбору

Для сред с высокими давлениями (свыше 5 МПа) рекомендуется использовать армированные или профилированные прокладки (завальцованные, волновые, зубчатые). Для стандартных условий с давлением до 5 МПа и температурой до +600°C плоские графитовые прокладки являются оптимальным решением.

Области применения

• Нефтегазовая промышленность: уплотнение фланцевых соединений трубопроводов, арматуры
• Химическая промышленность: герметизация реакторов, ёмкостей, насосов
• Энергетика: уплотнение паропроводов, теплообменников, турбин
• Пищевая промышленность: уплотнения для пищевого оборудования (при наличии сертификата)
• Машиностроение: уплотнение фланцевых соединений различного оборудования

Для подбора оптимальных фланцевых прокладок из терморасширенного графита свяжитесь с нашими специалистами. Мы поможем выбрать изделия необходимого размера, формы и толщины с учётом рабочих температур, давления и химической среды вашего оборудования.
