Рукава ПВХ напорные, армированные полиамидной нитью
Рукава ПВХ напорные, армированные полиамидной нитью

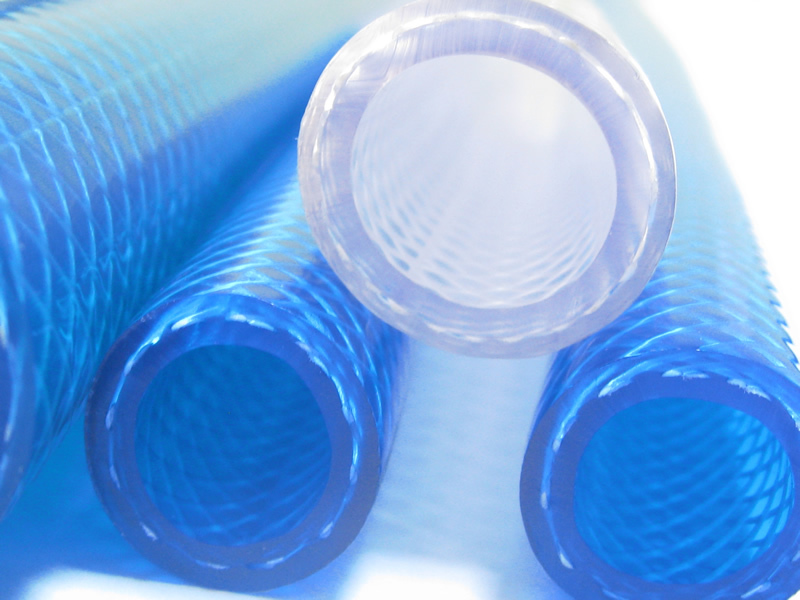

Рукава напорные ПВХ производятся из пищевого поливинилхлоридного пластиката, армированного высокопрочной полиамидной нитью. Изделия предназначены для использования в качестве гибких трубопроводов, транспортирующих жидкости, к которым материал химически стоек, в том числе питьевую воду.
В отличие от рукавов с металлической спиралью, полиамидное армирование обеспечивает большую гибкость, меньший вес и более низкую стоимость при сохранении высоких прочностных характеристик (рабочее давление до 10 атм). Рукава предназначены исключительно для напорных систем, не рекомендуется использовать их для всасывания.
Нормативная документация
Изделия производятся в соответствии с ТУ 2291-001-52843096-2001.
Классификация по классам исполнения
Рукава производятся в следующих классах, определяющих область применения:
- Класс «ВВ» (вода-воздух) — для передачи технических вод, водных растворов, растворов кислот и щелочей концентрацией до 20%, воздуха, азота, углекислого газа и других инертных газов. Давление 10 атм. Температура от -20°С до +60°С.
- Класс «П» (пищевой) — для передачи холодных пищевых продуктов, питьевой, минеральной воды, соков, алкогольных и безалкогольных напитков, молока и молочных продуктов. Давление 10 атм. Температура от -20°С до +60°С.
- Класс «МБС» (масло-бензостойкий) — для передачи бессвинцовых и свинцовых бензинов, промышленных масел, дизельного топлива, двигательных масел, а также гидравлических и минеральных масел. Давление 10 атм. Температура от -20°С до +60°С.
- Класс «КЩ» (кислото-щелочестойкий) — для передачи слабых растворов неорганических кислот и щелочей с концентрацией до 50%. Давление 10 атм. Температура от -20°С до +60°С.
Технические характеристики
Общие параметры для всех классов:
- Рабочее давление: 10 атмосфер (1,0 МПа)
- Рабочая температура: от -20°C до +60°C
- Армирование: полиамидная нить
- Материал: пищевой поливинилхлоридный пластикат
- Применение: напорное
Размерный ряд
| Класс | Внутренний диаметр, мм | Наружный диаметр, мм |
|---|---|---|
| КЩ | 6 | 10 |
| 7 | 11 | |
| 8 | 12 | |
| 10 | 14 | |
| 12,5 | 16,5 | |
| 15 | 20 | |
| 19 | 25 | |
| 25 | 31 | |
| 32 | 40 | |
| 38 | 47 | |
| 50 | 62 | |
| ВВ | 6 | 10 |
| 8 | 12 | |
| 10 | 14 | |
| 12,5 | 16,5 | |
| 15 | 20 | |
| 19 | 25 | |
| 25 | 31 | |
| 32 | 40 | |
| 38 | 47 | |
| 50 | 62 | |
| МБС | 6 | 10 |
| 7 | 11 | |
| 8 | 12 | |
| 10 | 14 | |
| 12,5 | 16,5 | |
| 15 | 20 | |
| 19 | 25 | |
| 25 | 31 | |
| 32 | 40 | |
| 38 | 47 | |
| 50 | 62 | |
| П | 6 | 10 |
| 7 | 11 | |
| 8 | 12 | |
| 10 | 14 | |
| 12,5 | 16,5 | |
| 15 | 20 | |
| 19 | 25 | |
| 25 | 31 | |
| 32 | 40 | |
| 38 | 47 | |
| 50 | 62 |
Области применения
- Пищевая промышленность — транспортировка пищевых продуктов (класс П)
- Сельское хозяйство — полив, подача воды (класс ВВ)
- Промышленность — подача воздуха, газов (класс ВВ)
- Нефтяная отрасль — перекачка топлива, масел (класс МБС)
- Химическая промышленность — перекачка слабых кислот и щелочей (класс КЩ)
Для подбора ПВХ рукавов необходимого класса, диаметра и длины свяжитесь с нашими специалистами. Мы поможем выбрать оптимальное решение с учётом рабочей среды и условий эксплуатации.
