Рукава дюритовые
Рукава резиновые дюритовые ТУ 00560116-87

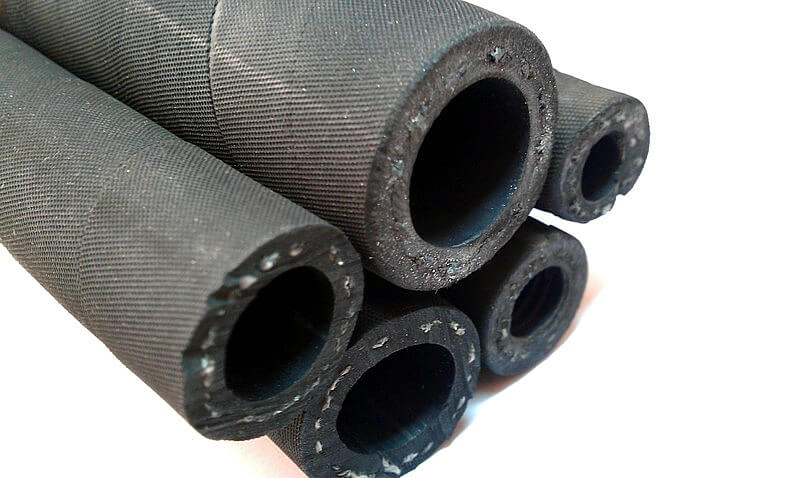

Дюритовые рукава — это гибкие резиновые трубопроводы, предназначенные для транспортировки воздуха, технических газов, воды, масел и нейтральных жидкостей в промышленных установках, транспортных средствах и инженерных коммуникациях. Конструкция изделия включает несколько слоёв резины, усиленных текстильным каркасом, что обеспечивает высокую эластичность и устойчивость к деформациям при вибрационных и динамических нагрузках.
Основное назначение рукавов — соединение подвижных и неподвижных элементов трубопроводных систем, компенсация температурных расширений и виброгашение. Они широко востребованы в компрессорном оборудовании, системах охлаждения, вентиляции, маслоподачи и других узлах промышленного и сельскохозяйственного назначения.
Продукция выпускается по ТУ 00560116-87, что гарантирует стабильность характеристик и соответствие заявленным параметрам.
Конструктивные особенности
- Многослойная армированная структура, обеспечивающая высокую прочность;
- Гибкость, позволяющая прокладывать рукава в ограниченных пространствах;
- Устойчивость к вибрациям и знакопеременным нагрузкам;
- Герметичность соединений при рабочем давлении до 1,3 МПа;
- Сохраняют эластичность в широком температурном диапазоне (от -55°C до +100°C);
- Широкий сортамент внутренних и наружных диаметров.
Технические характеристики
В таблице приведены основные типоразмеры дюритовых рукавов, выпускаемых под различные рабочие давления и диаметры.
| Рабочее давление, МПа | Внутренний диаметр, мм | Наружный диаметр, мм | Длина, м |
|---|---|---|---|
| 0,1 | 133, 142 | 143, 152 | до 2,2 |
| 0,3 | 27, 30, 32, 35, 38, 40, 42, 44, 48, 50, 54, 58, 60, 63, 70 | 35, 38, 40, 43, 46, 49, 51, 53, 58, 60, 64, 68, 70, 73, 80 | до 10 |
| 0,5 | 18, 20, 22, 25, 27, 30, 32, 35, 38, 40, 42, 44, 48, 50, 54, 58, 60, 63, 70 | 26, 28, 30, 33, 36, 39, 41, 44, 47, 49,6, 51,6, 53,6, 59, 61, 65, 69, 71, 74, 81 | до 20 |
| 0,7 | 8, 10, 12, 14, 16, 18, 20, 22, 25, 27, 30, 32, 35, 38, 40, 42, 44, 48, 50 | 15, 17, 19, 22, 24, 27, 29, 31, 34, 36, 39, 41, 45, 48, 51, 53, 55, 60, 62 | до 20 |
| 54, 58, 60, 63, 70 | 66, 70, 72, 75, 82 | до 20 | |
| 1,3 | 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 27, 30, 32, 35, 38, 40, 42, 44 | 11, 13, 16, 18, 20, 24, 26, 28, 30, 32, 36,2, 38,2, 41,2, 44,4, 47,4, 50,4, 54, 56, 59 | до 20 |
| 48, 50, 54, 63 | 63, 65, 69, 80 | до 20 |
Примечание: Рукава поставляются отрезками заводской длины, при этом отклонение фактической длины от номинальной не превышает ±10% — это допускается техническими условиями и не влияет на надёжность изделия.
Пример условного обозначения
При заказе рукавов используется следующая система обозначений:
Рукав 1,3-20 ТУ 00560116-87
- 1,3 — рабочее давление, МПа;
- 20 — внутренний диаметр, мм.
Области применения
- Компрессорное оборудование;
- Системы охлаждения и вентиляции;
- Маслоподающие системы;
- Пневматические системы;
- Промышленное и сельскохозяйственное оборудование.
Нормативная документация
- ТУ 00560116-87 — рукава резиновые дюритовые (прокладочной конструкции). Технические условия.
Подбор типоразмера, рабочего давления и длины рекомендуется согласовывать с техническими специалистами с учётом параметров транспортируемой среды и гидравлической системы.
