Рукава для газовой сварки
Газосварочные рукава по ГОСТ 9356-75 для подачи ацетилена, пропана, бутана (класс I), жидкого топлива (класс II), кислорода (класс III). Рабочее давление до 2,0 МПа. Диаметры от 6,3 до 16,0 мм. Длина от 40 до 150 м.
В наличии
Артикул: RUK-003

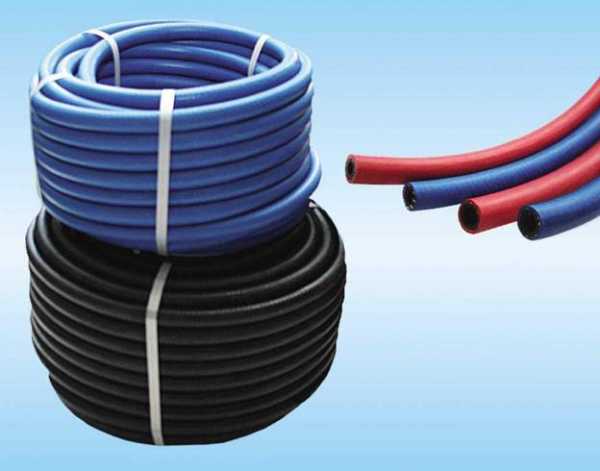

Рукава для газовой сварки и резки металлов ГОСТ 9356-75
Газосварочные рукава — это гибкие резиновые трубопроводы, обеспечивающие подачу горючих газов, кислорода и жидкого топлива к горелкам и резакам при газопламенной сварке и резке металлов. Изделия соответствуют требованиям ГОСТ 9356-75 и предназначены для безопасной работы в условиях повышенных требований к герметичности и прочности.
Классификация по ГОСТ 9356-75
В зависимости от транспортируемой среды газосварочные рукава разделяются на три класса:
- Класс I (красная маркировка) — для подачи ацетилена, пропана, бутана, городского газа и других горючих газов. Рабочее давление — до 0,63 МПа.
- Класс II (жёлтая маркировка) — для подачи жидкого топлива: бензина, керосина, уайт-спирита и их смесей. Обладают повышенной бензостойкостью. Рабочее давление — до 0,63 МПа.
- Класс III (голубая маркировка) — для подачи кислорода (кислородные рукава). Рабочее давление — до 2,0 МПа.
Технические характеристики
| Класс | Рабочее давление, МПа | Внутренний диаметр, мм | Макс. длина, м | Цвет маркировки | Применение |
|---|---|---|---|---|---|
| I | 0,63 | 6,3; 9,0; 10,0; 12,0 (до 150 м) 16,0 (до 100 м) |
до 150 | красный | Ацетилен, пропан, бутан, городской газ |
| II | 0,63 | 6,3; 9,0; 10,0; 12,0 (до 150 м) 16,0 (до 100 м) |
до 150 | жёлтый | Бензин, керосин, уайт-спирит (жидкое топливо) |
| III | 2,0 | 6,3; 9,0; 10,0; 12,0 (до 150 м) 16,0 (до 100 м) |
до 150 | голубой | Кислород (кислородные рукава) |
Климатические исполнения: для умеренного, тропического и холодного климата (от -55°C до +70°C).
Пример условного обозначения
Рукав I-10-150 ГОСТ 9356-75
- I — класс рукава (I — горючие газы, II — жидкое топливо, III — кислород);
- 10 — внутренний диаметр, мм;
- 150 — длина рукава, м.
Требования безопасности и контроля качества
- Состояние нитей каркаса — обеспечивают прочность на разрыв и устойчивость к деформациям;
- Качество внутреннего и наружного резинового слоя — гарантирует герметичность и стойкость к агрессивным средам;
- Испытания на растяжение — подтверждает способность рукава выдерживать рабочие нагрузки;
- Бензостойкость (для класса II) — обеспечивает долговечность при работе с жидким топливом.
Области применения
- Газопламенная сварка и резка металлов;
- Металлообрабатывающие производства;
- Ремонтные и строительные работы;
- Судостроение и судоремонт;
- Промышленные предприятия с газовым оборудованием.
Нормативная документация
- ГОСТ 9356-75 — рукава резиновые для газовой сварки и резки металлов. Технические условия.
Подбор типоразмера, класса и длины рекомендуется согласовывать с техническими специалистами с учётом параметров газосварочного оборудования и условий эксплуатации.
