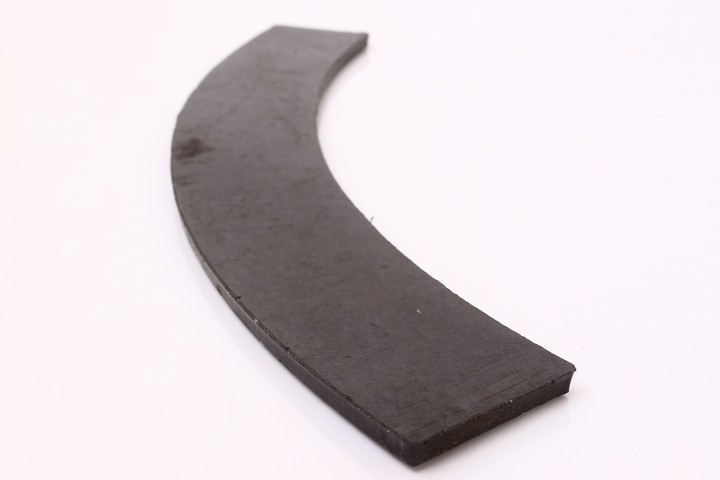

Сектор фрикционный
Хит
Фрикционные сектора для кузнечно-прессового оборудования (КПО). Материалы: ретинакс по ГОСТ 10851-94 (ФК-24А, ФК-16Л) и пресс-композиция 143-63 (феродо) по ТУ 2571-026-00149373-2001. Термостойкость до 700°C. Изготовление по чертежам и техническим требованиям заказчика. Широкий модельный ряд.
В наличии
Артикул: FRI-SEK-000
Фрикционные сектора для кузнечно-прессового оборудования
Фрикционные сектора — элементы двусторонних накладок ограниченного радиуса, устанавливаемые в тормозные и фрикционные узлы механических прессов, кузнечного оборудования и других механизмов. Они выполняют защитную функцию, предотвращая износ дорогостоящих узлов трения и обеспечивая надёжное торможение в условиях высоких нагрузок и температур.
Снижение эффективности торможения в узлах трения механических приводов свидетельствует о необходимости замены фрикционных секторов.
Материалы и нормативная документация
- Ретинакс (ГОСТ 10851-94) — асбестосодержащий материал. Марки: ФК-24А (до +695°C, 30–49 HB, скорость до 10 м/с), ФК-16Л (до +1100°C, 37–52 HB, скорость до 49,5 м/с).
- Пресс-композиция 143-63 (ТУ 2571-026-00149373-2001) — безасбестовый фрикционный материал (феродо). До +700°C, 16–31 HB, коэффициент трения по чугуну 0,47–0,59.
- ГОСТ 32516-2013 — общие технические требования к фрикционным изделиям.
Размеры фрикционных секторов
Описание столбцов таблицы:
- Артикул — уникальный идентификатор позиции в каталоге.
- Наименование — оригинальное заводское обозначение детали.
- D, мм — наружный диаметр сектора.
- d, мм — внутренний диаметр сектора.
- H, мм — толщина сектора.
- Угол α° — угол раскрытия сектора в градусах.
- Использование — модель оборудования, для которой предназначен сектор.
| Артикул | Наименование | D, мм | d, мм | H, мм | Угол α° | Использование |
|---|---|---|---|---|---|---|
| FRI-SEK-001 | Накладка фрикционная УВ 3132-00-009/801 | 260 | 220 | 4 | 60 | — |
| FRI-SEK-002 | Накладка фрикционная УВ 3135-00009/801А | 295 | 225 | 5 | 90 | — |
| FRI-SEK-003 | Накладка фрикционная УВ 3135-00009/801 | 295 | 255 | 4 | 90 | Пресс КД-2326Е |
| FRI-SEK-004 | Накладка фрикционная УВ 3135-00009/801-1 | 295 | 255 | 4 | 60 | — |
| FRI-SEK-005 | — | 300 | 200 | 4 | 90 | — |
| FRI-SEK-006 | — | 300 | 200 | 5 | 90 | Пресс КИ2130 |
| FRI-SEK-007 | УД 5-03-801-03А | 308 | 226 | 8 | 60 | — |
| FRI-SEK-008 | Накладка 25-815-02 | 308 | 208 | 5 | 90 | — |
| FRI-SEK-009 | 53-2081-24.02.063Э | 336 | 136 | 6 | 90 | — |
| FRI-SEK-010 | — | 345 | 245 | 6 | 90 | — |
| FRI-SEK-011 | УВ 3138-00-009/801 | 345 | 295 | 4 | 60 | — |
| FRI-SEK-012 | УВ 3138-00-009/801 | 355 | 295 | 4 | 90 | Пресс КД2322, НА3221 |
| FRI-SEK-013 | УВ 3138-00-009/801-1 | 355 | 295 | 4 | 60 | — |
| FRI-SEK-014 | 53-2081-07.02.402 | 356 | 164 | 6 | 90 | — |
| FRI-SEK-015 | Фрикционные накладки УВ 3138-00-009/801А | 356 | 295 | 4 | 60 | Пресс КД2124Е |
Для подбора секторов предоставьте чертеж или параметры изношенной детали.
