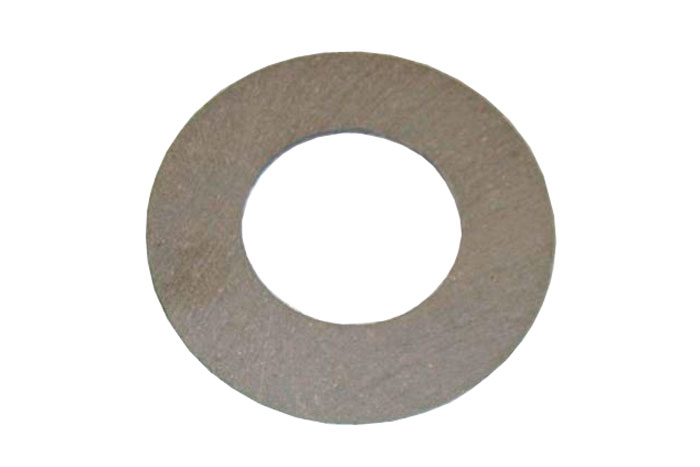

Накладка фрикционная (кольцо)

Фрикционные кольца (накладки) для узлов трения

Фрикционные кольца (накладки) — это ключевые элементы систем сцепления и торможения, предназначенные для передачи крутящего момента и плавной остановки механизмов. Они устанавливаются в диски сцепления и тормозные механизмы автотранспорта, тракторов, лебедок, гильотинных ножниц и промышленных прессов. От состояния фрикционных элементов напрямую зависят безопасность и ресурс работы оборудования.

В отличие от фрикционных пластин, которые являются полуфабрикатом, кольца представляют собой готовые изделия с заданными геометрическими параметрами, что исключает необходимость дополнительной механической обработки перед установкой. Это обеспечивает высокую повторяемость характеристик и упрощает ремонт оборудования.

Материалы изготовления и нормативная документация

Фрикционные кольца изготавливаются из двух основных групп материалов, регламентируемых различными нормативными документами:

Ретинакс (ГОСТ 10851-94)

Ретинакс — асбестосодержащий фрикционный материал на основе фенолформальдегидной смолы с добавлением барита, асбеста, латунной проволоки и противозадирных присадок. Производится методом горячего прессования. Применяется в высоконагруженных узлах трения, где температура на поверхности фрикционных элементов превышает +650°C.

В зависимости от марки и области применения, ретинакс подразделяется на две основные группы:

• ФК-16Л (марка А, устаревшее обозначение — «ретинакс А») — высокотемпературный материал, рассчитанный на эксплуатацию при температурах до +1100°C. Плотность 2400–2650 кг/м³, твёрдость по Бринеллю 37–52 HB, допустимая скорость скольжения до 49,5 м/с. Применяется в узлах с экстремальными тепловыми нагрузками — тормозах шахтных подъёмников, авиационных тормозных системах, высокоскоростных станках.
• ФК-24А (марка Б, устаревшее обозначение — «ретинакс Б») — материал общего назначения, работоспособный при температурах до +695°C. Плотность 2130–2450 кг/м³, твёрдость 30–49 HB, допустимая скорость скольжения до 10 м/с. Применяется в тормозных и фрикционных узлах станков, прессов, подъёмно-транспортного оборудования.

Пресс-композиция 143-63 (феродо)

Пресс-композиция 143-63 (коммерческое наименование — «феродо») — современный безасбестовый фрикционный материал, разработанный в соответствии с требованиями Правил №90 ЕЭК ООН (Е-90/R-90) и директив ЕС, запрещающих использование асбеста. Состав включает фенолформальдегидные смолы, гексаметилентетрамин и наполнители (стекломинеральная вата или стальная стружка). Производится методом горячего прессования.

Нормативная документация: ТУ 2571-026-00149373-2001 (ранее — ТУ 38 114147-80).

Характеристики: плотность 2,0–2,5 г/см³, твёрдость по Бринеллю 16–31 HB, рабочая температура до +700°C. Коэффициент трения по чугуну СЧ15 составляет 0,47–0,59 в диапазоне 99–699°C. Материал отличается повышенной износостойкостью, устойчивостью к тепловым ударам и коррозии.

Общие требования к фрикционным изделиям

Помимо специализированных ГОСТ и ТУ на конкретные материалы, фрикционные кольца должны соответствовать общим техническим требованиям, установленным ГОСТ 32516-2013. Этот стандарт распространяется на фрикционные накладки, сектора, вкладыши и другие изделия, работающие в узлах трения. Он регламентирует методы испытаний, правила приёмки и требования к безопасности эксплуатации.

Для изделий, поставляемых на рынок Российской Федерации, также действует ГОСТ Р 50507-93, устанавливающий требования безопасности и экологические ограничения для фрикционных материалов.

Причины выхода из строя фрикционных колец

• Термическое разрушение — возникает при недостаточной прижимной силе, ведущей к проскальзыванию и перегреву. Характеризуется появлением трещин и выкрашиванием материала.
• Перегрев — вследствие нарушения охлаждения или длительных перегрузок узла. Приводит к деструкции связующего и потере фрикционных свойств.

Классификация по типу армирования

По типу армирующего компонента фрикционные кольца делятся на три группы:

• Асбестовые — в основе асбестсодержащий компонент. Обладают высокой термостойкостью и износостойкостью, но имеют экологические ограничения.
• Безасбестовые — для армирования применяются полимеры, стальная вата, латунная или медная стружка. Соответствуют современным экологическим нормам.
• Органические — сочетание неорганических и органических компонентов (кевларовые, карбоновые волокна, гранулы искусственного графита). Применяются в узлах с повышенными требованиями к плавности работы.

Области применения

• Диски сцепления автотранспорта, тракторов (МТЗ, ДТ-75, Т-4), автобусов
• Тормозные механизмы промышленных прессов, гильотинных ножниц
• Лебедки и грузоподъемные механизмы
• Кузнечно-прессовое оборудование
• Специальная техника (коммунальная, дорожно-строительная)

Рекомендации по подбору и замене

При подборе фрикционных колец необходимо учитывать следующие параметры:

• Температурный режим эксплуатации: для температур выше +700°C рекомендуется использовать ретинакс ФК-16Л, для умеренных — пресс-композицию 143-63 (феродо) или ретинакс ФК-24А;
• Скоростной режим: для высокоскоростных узлов (более 15 м/с) применяется ретинакс ФК-16Л;
• Экологические требования: для оборудования, работающего в закрытых помещениях или с пищевыми продуктами, рекомендуется использовать безасбестовые материалы (пресс-композицию 143-63);
• Геометрические параметры: для точного подбора необходимо предоставить чертеж или параметры изношенной детали (внутренний и наружный диаметр, толщину, количество и расположение крепёжных отверстий).

Для подбора фрикционных колец необходимого типоразмера и материала свяжитесь с нашими специалистами. Предоставьте чертеж или параметры изношенной детали для точного подбора аналога.
