Листы графитовые армированные

Листы графитовые армированные — надёжность под высоким давлением

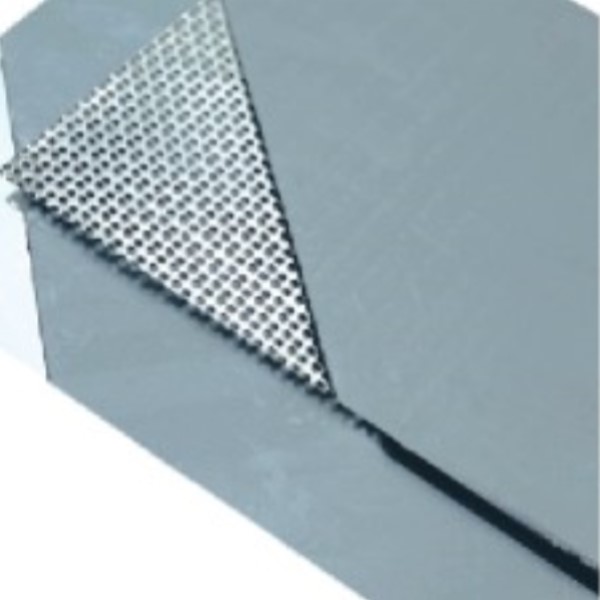

Листы армированные уплотнительные из терморасширенного графита (ТРГ) — это композитный материал типа «сэндвич», состоящий из наружных слоёв графита и армирующего слоя из нержавеющей стали. Такая конструкция обеспечивает повышенную механическую прочность, устойчивость к высоким давлениям и выдавливанию, сохраняя при этом высокие уплотнительные свойства, присущие терморасширенному графиту.

Ключевое отличие от неармированных листов: армирование сталью значительно повышает сопротивляемость выдавливанию при высоких давлениях и делает материал пригодным для фланцевых соединений с большими нагрузками. Неармированные листы подходят для умеренных давлений, а армированные — для ответственных узлов, где требуется максимальная надёжность.

Отличие от паронитовых прокладок: армированные листы ТРГ сохраняют упругость при температурах до +600°C, не выгорают и не теряют герметичность, в отличие от паронита, который при высоких температурах может деградировать.

Виды армирования — подбор под ваши условия

Компания «Ирбис-Арти» предлагает листы ТРГ с различными типами армирования для решения широкого спектра задач:

• Листы армированные перфорированной нержавеющей сталью — оптимальное сочетание прочности и гибкости. Перфорация обеспечивает надёжное сцепление графитовых слоёв с армирующим элементом. Рекомендуется для большинства промышленных фланцевых соединений.
• Листы армированные гладкой нержавеющей сталью — повышенная жёсткость и устойчивость к деформации. Применяются в условиях высоких механических нагрузок и вибраций, где требуется максимальная стабильность геометрии.
• Листы армированные двумя и более слоями гладкой/перфорированной нержавеющей стали — максимальная прочность для особо ответственных соединений, работающих в экстремальных условиях (сверхвысокие давления, циклические нагрузки).

Основные характеристики

• Термостойкость: до +600°C (в инертной среде до +3000°C)
• Химическая стойкость: устойчивость к агрессивным средам, кислотам, щелочам, органическим растворителям (pH 0–14)
• Механическая прочность: повышенная устойчивость к выдавливанию и разрыву
• Упругость: компенсирует неровности фланцев и тепловые деформации
• Соответствие ГОСТ 34708-2021, ТУ 23.99.14-044-28252298-2022

Формы выпуска

• Размеры листов: 500×500 мм, 1000×1000 мм
• Толщина: от 1 до 10 мм (в зависимости от типа армирования)

Области применения

• Химическая промышленность: уплотнение фланцевых соединений, реакторов, ёмкостей, работающих под давлением
• Тепловая и ядерная энергетика: прокладки для теплообменников, паропроводов, турбин высокого давления
• Автомобильная промышленность: прокладки двигателей, выхлопных систем, турбокомпрессоров
• Нефтеперерабатывающая и газовая промышленность: уплотнения трубопроводов, арматуры, компрессорного оборудования
• Авиационная и космическая промышленность: высокотемпературные уплотнения для ответственных узлов
• Пищевая промышленность: уплотнения для пищевого оборудования (при наличии сертификата)

Рекомендации по выбору типа армирования

• Для средних давлений и стандартных температур — выбирайте армирование перфорированной сталью (оптимальное соотношение цена/качество).
• Для высоких давлений (свыше 5 МПа) и агрессивных сред — предпочтительны листы с гладкой или многослойной сталью для максимальной жёсткости.
• Для сильно изношенных или неровных фланцев — армирование перфорированной сталью обеспечит лучшую адаптацию к неровностям.

Преимущества продукции

• Высокое качество, подтверждённое сертификатами соответствия ГОСТ 34708-2021
• Строгий контроль качества на всех этапах производства
• Широкий выбор типов армирования и размеров
• Консультационная поддержка при выборе материала

Для подбора оптимального армированного листа из терморасширенного графита свяжитесь с нашими специалистами. Мы поможем выбрать материал с необходимым типом армирования, толщиной и размером с учётом рабочих температур, давления и химической среды вашего оборудования.
