Паронит
Паронит ПОН, паронит ПМБ, паронит листовой (электронит)
Паронит обеспечивает необходимый уровень герметичности для различного типа соединений, особенно при воздействии агрессивных факторов внешней среды - высокое давление, высокие температуры. Паронит широко используют такие отрасли, как электротехника и электроэнергетика, машиностроение, химическая и нефтехимическая промышленности, а также металлургия и металлообработка.
- Паронит ПОН (общего назначения)
- Паронит ПМБ (маслобензостойкий)
- Паронит армированый
- Электронит
- Паронит электролизерный
Паронит ПОН
Паронит общего назначения выпускается трех типов (ПОН, ПОН-А и ПОН-Б) и соответствует требованиям ГОСТ 481-80.
Характеристики паронита ПОН приведены в таблице ниже.
| Наименование | Обозначение по ГОСТ/ТУ | Применяемость | Толщина, мм | Основные варианты раскроя, мм | Упаковка | ||||
| Рабочая среда | Максимально допустимые | ||||||||
| давление, МПа (кгс/см2) | температура, 0С | ||||||||
Паронит общего назначения |
ПОН ГОСТ 481-80 |
Пресная перегретая вода, насыщенный и перегретый пар, воздух, сухие нейтральные и инертные газы | 6,4 (64) | От минус 50 до плюс 450 | 0,4; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 3,5; 4,0; 5,0; 6,0 | 1000×1500 1000×1700 1500×1500 1500×1700 1500×3000 1700×3000 | Поддон | ||
| Водные растворы солей, жидкий и газообразный аммиак, спирты | 2,5 (25) | От минус 40 до плюс 200 | |||||||
| Жидкий кислород и азот | 0,25 (2,5) | Минус 182 | |||||||
| Тяжелые и легкие нефтепродукты | 2,5 (25) | 200 | |||||||
| Паронит общего назначения | ПОН-А ГОСТ 481-80 |
Пресная перегретая вода, насыщенный и перегретый пар | 4,5 (45) | 450 | 0,4; 0,6; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0 | 1000×1500 1000×1700 1500×1500 1500×1700 1500×3000 1700×3000 |
Поддон | ||
| Водные растворы солей, жидкий и газообразный аммиак | 2,5 (25) | От минус 40 до плюс 150 | |||||||
| Тяжелые и легкие нефтепродукты | 2,3 (23) | 175 | |||||||
| Паронит общего назначения | ПОН-Б ГОСТ 481-80 |
Пресная перегретая вода, насыщенный и перегретый пар, сухие нейтральные и инертные газы | 6,4 (64) | От минус 50 до плюс 450 | 0,4; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 3,5; 4,0; 5,0; 6,0 | 1000×1500 1000×1700 1500×1500 1500×1700 1500×3000 1700×3000 | Поддон | ||
| Воздух | 1,0 (10) | От минус 50 до плюс 100 | |||||||
| Водные растворы солей, жидкий и газообразный аммиак, спирты | 2,5 (25) | От минус 40 до плюс 200 | |||||||
| Жидкий кислород и азот | 0,25 (2,5) | Минус 182 | |||||||
| Тяжелые и легкие нефтепродукты | 2,5 (25) | 200 | |||||||
Паронит ПМБ
Характеристики паронита ПМБ приведены в таблице ниже:
| Наименование | Обозначение по ГОСТ/ТУ | Применяемость | Толщина, мм | Основные варианты раскроя, мм | Упаковка | ||||
| Рабочая среда | Максимально допустимые | ||||||||
| давление, МПа (кгс/см2) | температура, 0С | ||||||||
| Паронит маслобензостойкий | ПМБ ГОСТ 481-80 |
Тяжелые и легкие нефтепродукты, масляные фракции, расплав воска | 3,0 (30) | 300 | 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0 | 1000×1500 1000×1700 1500×1500 1500×1700 1500×3000 1700×3000 | Поддон | ||
| Сжиженные и газообразные углеводороды С1-С5 | 2,0 (20) | От минус 40 до плюс 100 | |||||||
| Рассолы | 10,0 (100) | От минус 40 до плюс 50 | |||||||
| Коксовый газ | 6,4 (64) | 490 | |||||||
| Газообразный кислород и азот | 5,0 (50) | 150 | |||||||
Паронит ПМБ (маслобензостойкий) используется с целью уплотнения плоских разъемов неподвижных соединений двигателей внутреннего сгорания, трубопроводов, сосудов, насосов, аппаратов, компрессоров, арматуры и других агрегатов. Паронит ПМБ применяют в виде прокладок различных размеров и конфигураций. Разъемы неподвижных соединений могут быть разных типов: «гладкие»- (с давлением рабочей среды не более 4МПа), «шип-паз» или «выступ-впадина». Параметр шероховатостей уплотняемых поверхностей Rz не должен превышать 40 мкм.
Паронит ПМБ сохраняет свою работоспособность в умеренных, тропических и холодных климатических условиях до минус 60. При применении паронита ПМБ в зонах тропического климата для его изготовления используются фунгициды.
Паронит армированый
Представляет собой листовой материал армированный металлической сеткой, что придает дополнительную прочность и способность выдерживать более высокое давление уплотняемой среды.
Особенности упаковки

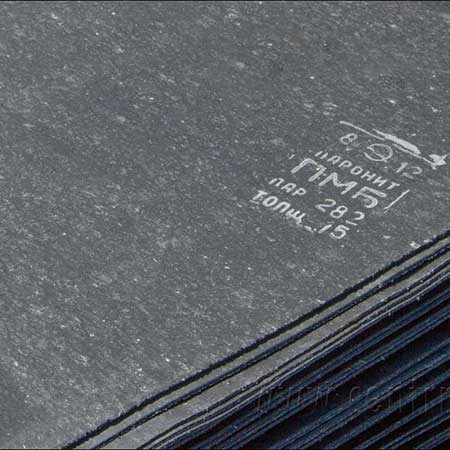

Листы паронита укладываются на поддон размера 1,0 х 1,7м или 1,5 х 1,7м в зависимости от раскроя продукции. На каждый лист паронита наноситься штамп (или приклеивается ярлык) с указанием наименования предприятия-изготовителя и его товарного знака, марки паронита, номера партии, даты изготовления, толщины листа.
| Наименование | Обозначение по ГОСТ/ТУ | Применяемость | Толщина, мм | Основные варианты раскроя, мм | Упаковка | |||
| Рабочая среда | Максимально допустимые | |||||||
| давление, МПа (кгс/см2) |
температура, 0С | |||||||
| Паронит армированный сеткой | ПА ГОСТ 481-80 |
Пресная перегретая вода, насыщенный и перегретый пар | 10,0 (100) | 450 | 0,8; 1,0; 1,2 | 1000×1200 1500×1200 | Поддон | |
| Нейтральные, инертные, сухие газы, воздух | 7,5 (75) | 250 | ||||||
| Тяжелые и легкие нефтепродукты, масляные фракции | 7,5 (7,5) | 400 | ||||||
| Паронит, армированный металлической сеткой, для прокладок карбюраторных двигателей | ПКД ТУ 2575-016-00149386-99 |
Вода, пар, бензин, минеральные масла, продукты сгорания | - | От минус 50 до плюс 400 | 1,0; 1,2; 1,5; 1,75; 2,0 | 1000×1200 1500×1200 | Поддон | |
| Паронит, армированный металлической сеткой, для прокладок дизельных двигателей | ПДД ТУ 38.114406-92 |
Пар, вода, морская вода, бензин, керосин, нефтепродукты, масла, продукты выхлопа ДВС | 12,5 (125) | От минус 50 до плюс 600 | 1,0; 1,2; 1,5; 1,75; 2,0 | 1000×1200 1500×1200 | Поддон | |
| Примерный вес 1 м 2 : 0,8 мм ≈ 1,9кг ; 1,0 мм ≈ 2,2кг ; 1,2 мм ≈ 2,5кг ; 1,5 мм ≈ 2,9кг ; 1,75 мм ≈ 3,5кг ; 2,0 мм ≈ 3,8кг ; 3,0 мм ≈ 6,1кг ; 4,0 мм ≈ 6,7кг. | ||||||||
Пример условного обозначения паронита марки ПА, толщиной 2,0 мм, шириной 1200 мм и длиной 1500 мм: Паронит ПА 2,0×1200×1500 ГОСТ 481-80
Электронит (паронит листовой)
Электронит (паронит листовой) , а также прокладки из листового паронита применяются как электроизоляционный материал при изготовлении электроизоляционных деталей, обладающих повышенной теплостойкостью и искростойкостью. Кроме того, Электронит (паронит листовой) широко используется в электрических машинах и аппаратах.
Паронит листовой (электронит) изготавливается из смеси волокон асбеста хризотилового, каучука и наполнителей на паронитовых вальцах.
Удельный вес электронита от 1,5 до 1,8 г/см3. Паронит листовой - эластичный материал, хорошо поддающийся штамповке. Электронит (паронит листовой) при длительном хранении не деформируется, устойчив к бактериям и плесени, поэтому может применяться в районах как умеренного, так и тропического климатов.
Электронит (паронит листовой) и прокладки из него соответствуют требованиям ТУ 2577-014-05759706-2008 и выпускаются по технологическому регламенту, утвержденному в установленном порядке.
| Наименование | Обозначение по ГОСТ/ТУ | Применяемость | Толщина, мм | Основные варианты раскроя, мм | Упаковка | ||
| Рабочая среда | Максимально допустимые | ||||||
| давление, МПа (кгс/см2) |
температура, 0С | ||||||
| Электронит | Электронит ТУ 38.114 146-90 | Электрические машины и аппараты | - | - | 0,3; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0 | 1000×1500 1000×1700 1500×1500 1500×1700 1500×3000 1700×3000 | Поддон |
| Примерный вес 1 м 2 : 0,3 мм ≈ 0,45 – 0,6кг ; 0,5 мм ≈ 0,75 – 1,0кг ; 0,8 мм ≈ 1,2 – 1,5кг ; 1,0 мм ≈ 1,6 – 1,9кг ; 1,5 мм ≈ 2,3 – 2,6кг ; 2,0 мм ≈ 3,5 – 3,7кг ; 3,0 мм ≈ 4,9 – 5,5кг. | |||||||
Пример условного обозначения листов электронита толщиной 0,5 мм, шириной 1000 мм и длиной 1500 мм:
Электронит 0,5×1000×1500 ТУ 38.114 146-90
Паронит электролизерный
|
Паронит электролизерный |
ПЭ |
Щелочи концентрацией 300-400 г/дм3, водород, кислород |
2,5 (25) |
180 |
0,4; 0,5; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 7,0; 7,5 |
1000×1500 1000×1700 1500×1500 1500×1700 1500×3000 1700×3000< |
||
